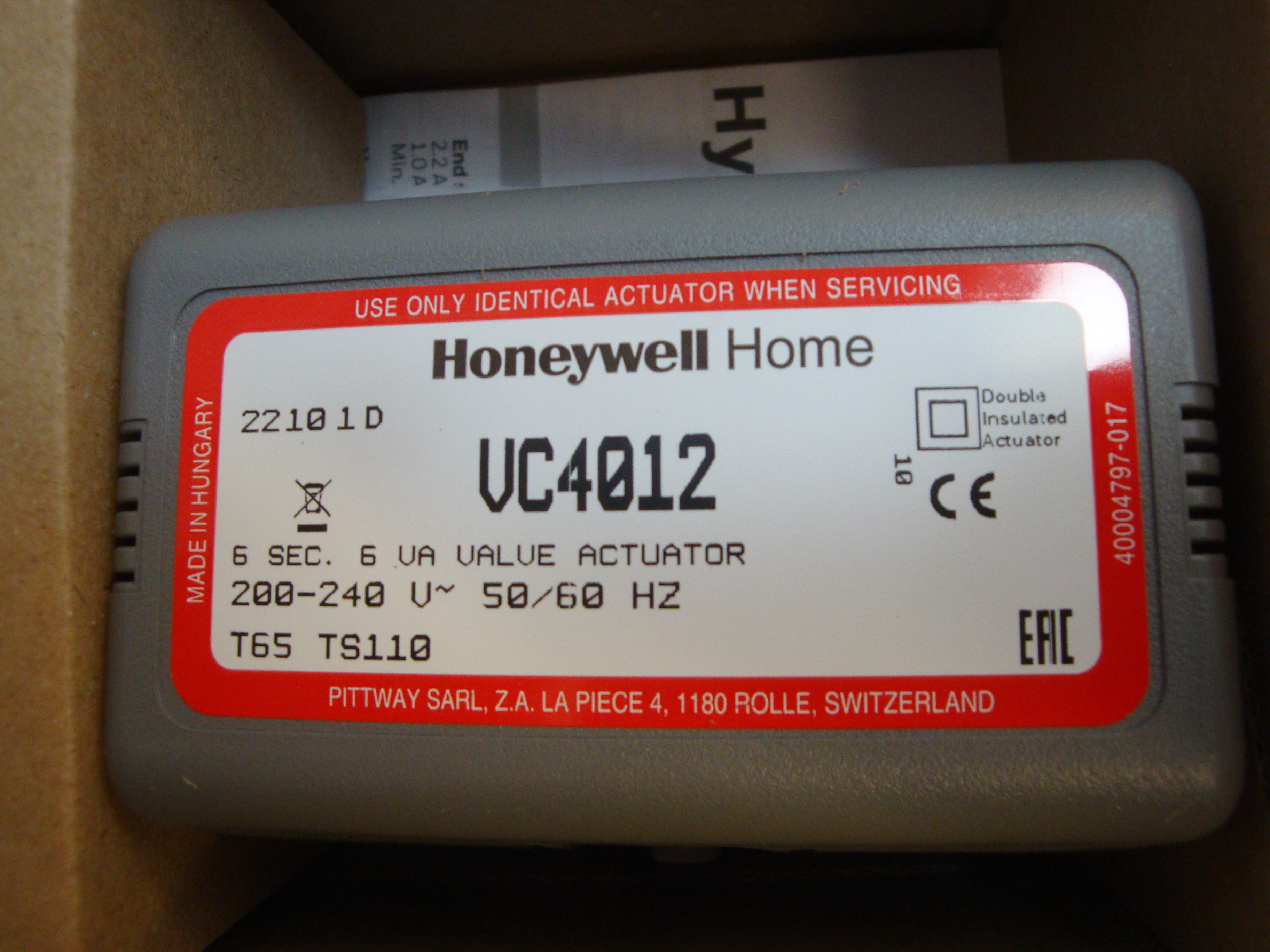

Honeywell 230V VC4012 Ventilantrieb für Zonenventil Oberteil mit Molex Steckkupplung
Produktinformationen "Honeywell 230V VC4012 Ventilantrieb für Zonenventil Oberteil mit Molex Steckkupplung"
VC4012ZZ00E
Honeywell Antrieb für Zonenventile VC oder Einzelraumregelungen von Heiß- und Kaltwasser. Die Ventile und Antrieb können beliebig kombiniert werden.
Stellantrieb für 3-Wege-Umschaltventil VC, einpolig einschaltend, Ansteuerung mit einer Phase und Dauerphase EPE
Antrieb mit EPE-Ansteuerung (einpolig-einschaltend).
Bei Wärmebedarf wird der Reglerkontakt geschlossen, RLY1 zieht an und schließt den Kontakt NO von Schalter SW3. Dadurch wird Anschluss B geschlossen und Anschluss A geöffnet. Wenn A vollständig geöffnet ist, schließt der Nocken Schalter SW1 und öffnet SW2.
Ist der Wärmebedarf gedeckt, wird der Reglerkontakt geöffnet. RLY1 fällt ab und der Kontakt NC in SW3 wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist nun wieder bereit für die nächste Wärmeanforderung.
Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktu-ellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.• Passend für Umschaltventil VC
• Leistungsaufnahme: 4 W
• Schutzklasse: IP40
• Isolierklasse: II• Einpolig einschaltend

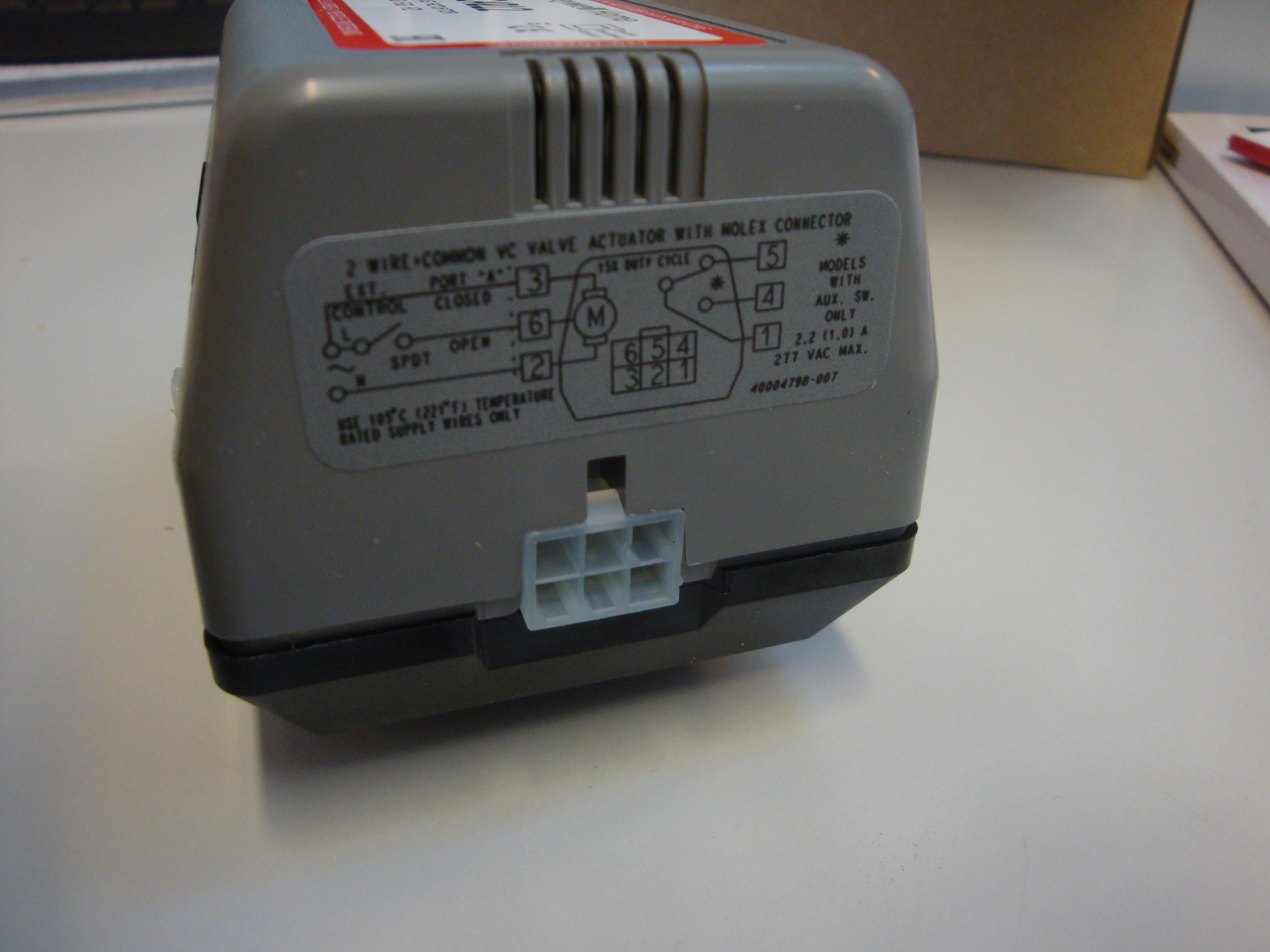

- Molex-Anschluss (6poliger Steckanschluss seitlich für Kabel mit Molex Stecker)
-230 Volt 50/60 Hz
Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
info.de@resideo.com

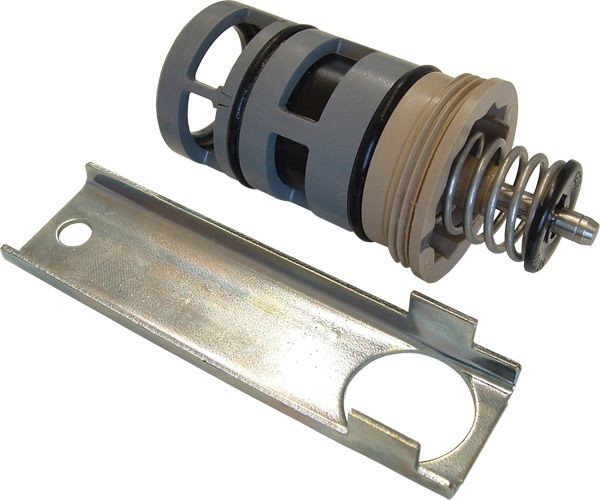

Ventileinsatz für 3 Wege VC Ventile
