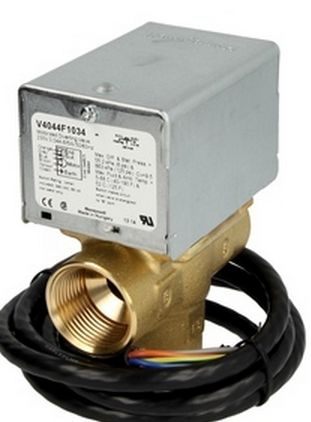

Honeywell Dreiwege Zonenventil 3/4" IG V4044F V 4044 F mit Anschl Hilfsschalter / Endlagenschalter

Honeywell bzw. mittlerweile Resideo Dreiwege Zonenventil

3/4" Innengewinde

Die 3-Wege-Zonenventile mit elektrischem Antrieb werden für Zweipunktregelung als Mischer oder Verteiler in Warmwasserheizungs- und Brauchwasserbereitungsanlagen eingesetzt. Sie eignen sich besonders für Anlagen mit Umwälzpumpen und Brauchwasservorangschaltung, in denen einer Druckerhöhung in der Brauchwassseranlage und im Rohrnetz der Heizungsanlage stattfinden soll. Je nach Anwendung werden sie von einem Raumtemperaturregler oder einem Kesseltemperaturregler im Wärmeaustauscher der Brauchwasserbereitung gesteuert. Der eingebaute Hilfsschalter (Ausführung F) dient zur selbsttätigen Ein- und Ausschaltung von Umwälzpumpe und Kessel oder einer anderen Regeleinrichtung.

Ausführung F = mit Hilfsschalter (5-adrig)

Zur Umschaltung von Heizung auf Brauchwasserladung und anderen Anwendungen.

• Steuerung mit einer Phase
• Elektrischer Anschluss:
- Phase auf Braun: A öffnet und B schließt
- ohne Spannung: B öffnet und A schließt
• Handbetrieb, arretierbar in Mittelstellung
• Vergleichbare Typen:
- Centra ZV1... entspricht V4044C...
- Braukmann VZ133... entspricht V4044F...

Technische Daten:
• Material: Messing
• Nenndruck: 8,6 bar
• Betriebstemperatur Medium Wasser: 5 bis 93°C
• Umgebungstemperatur: max. 52 °C
• Öffnungs-/Schließzeit: 30 s / 12 s
• Max. Differenzdruck: DN 20 = 0,7 bar, DN 25 = 0,55 bar
• Leistungsaufnahme: 6 W

• V4044 F 1000B: Viessmann-Nr. 9587484
