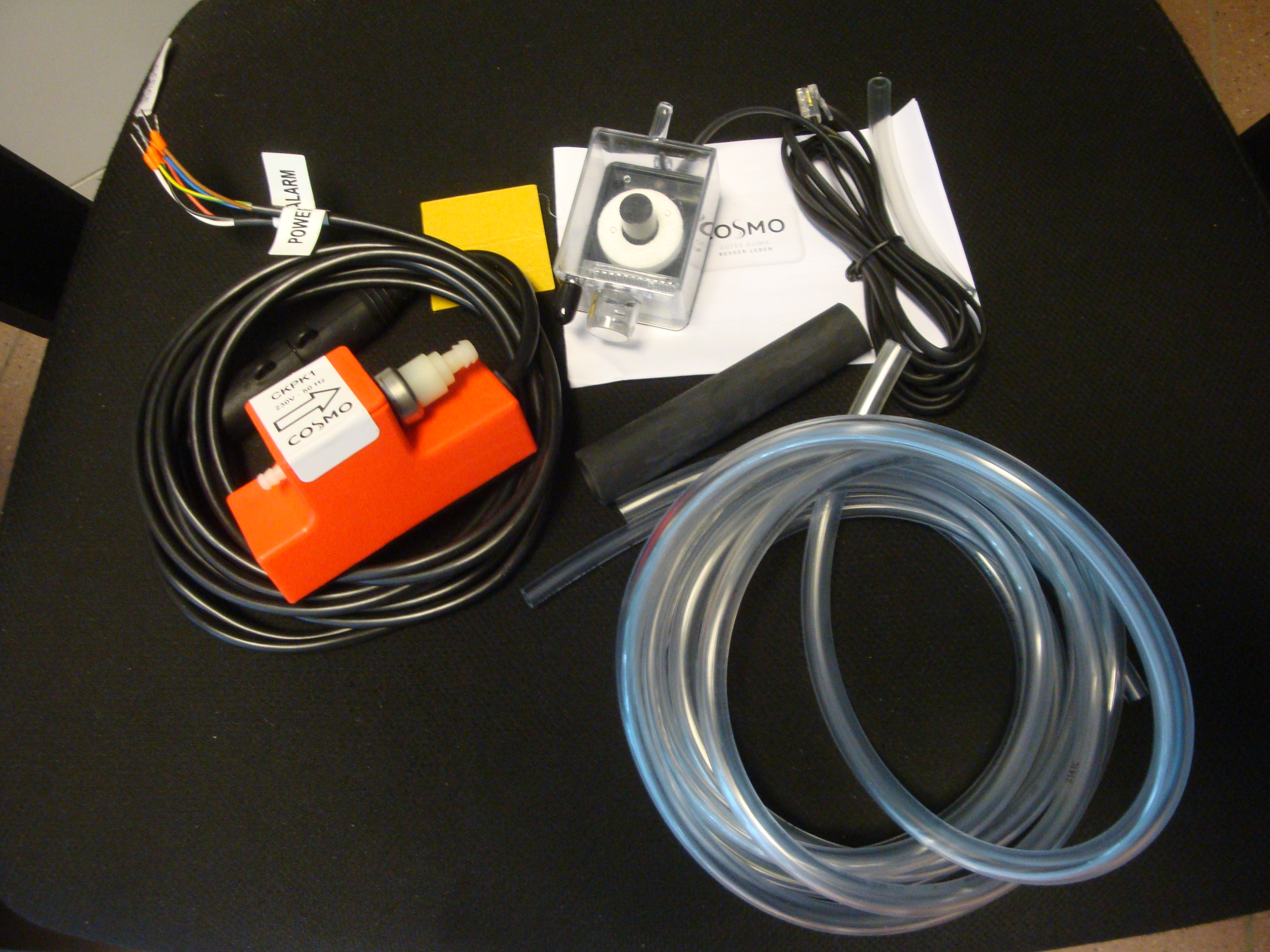

Kondensatpumpe COSMO CKPK1 für Klimaanlagen



mittlerweile hat die Pumpe eine Neue Bezeichnung

CKPK2 und entsprechend wird sie auch mit der Bezeichnung ausgeliefert.

Pumpen zur Entsorgung des Kondensates aus Wandklimageräten bis 10 KW

CAAL01-002028226

Beschreibung BEIDER Systeme CKPK1 und CKPKSET (mit Kabelkanal ):

 Minipumpe CKPK1 zur Montage im Klimagerät, im Kabelkanal als auch auf abgehängten Decken.

 Pumpensystem CKPKSET1 komplett mit Montagekanal zur Installation rechts oder links vom Klimagerät.

 Montage- & servicefreundlich

 Universell montierbar

 Leistungsstark

 Leise im Betrieb

 Geringer Stromverbrauch

EINSATZBEREICH Kondensatpumpen der Reihe CPK1 und CPKSET1 werden zur Förderung von Kondensat in Klimaanlagen (bis ca. 10 kW Kühlleitung; bitte max. Fördermenge beachten) genutzt, wenn ein Ablauf zum Entwässerungssystem mit natürlichem Gefälle nicht möglich ist. Die Pumpen sind für die Förderung von sauberem Wasser vorgesehen, d.h. in keinem Fall für Abwässer oder Flüssigkeiten mit a) Feststoffanteil b) abrasiven Bestandteilen c) brennbaren und/ oder explosiven Bestandteilen Die Pumpe ist für eine Anwendung im Innenbereich gedacht. Sie soll bestimmungsgemäß trocken aufgestellt werden (niemals eingetaucht verwenden!). H I N W E I S E Z U R P O S I T I O N I E R U N G UND MONTAGE Die Pumpe kann je nach Einbausituation innerhalb oder außerhalb des Klimagerätes installiert werden. Bei der Montage außerhalb des Klimagerätes sollte sich der Montageort in unmittelbarer Nähe des zu entwässernden Gerätes befinden. Eine Ansaughöhe aus dem Sammelbehälter bis zur Pumpe von max. 2,0 m sollte nicht überschritten werden. Der Sammelbehälter soll in jedem Fall waagerecht positioniert werden. Die Verlegung der Verbindungsschläuche muss knickfrei erfolgen können – evtl. notwendige Biegeradien sind zu beachten. Um eine sogenannte „Heber-Wirkung“ auszuschließen, muss das Ende des Druckschlauches 0,5 m höher liegen als die Kondensatwanne des Klimagerätes. Ggf. Leitungsunterbrechung vorsehen (siehe Seite 8). Es ist sicherzustellen, dass der Sammeltank entlüftet wird. Der Entlüftungsschlauch ist knickfrei zu verlegen. Nach erfolgter Montage wird ein Probelauf empfohlen. Dazu sind die Hinweise in der Montage- und Betriebsanleitung zu beachten.
