Square D Druckschalter mit 2 Schaltpunkte 2Ö FSG2 Druckregler 1,4 bis 4,6bar
Produktnummer:
11113
Produktinformationen "Square D Druckschalter mit 2 Schaltpunkte 2Ö FSG2 Druckregler 1,4 bis 4,6bar"
Square D ( ein Unternehmen von Schneider electric )

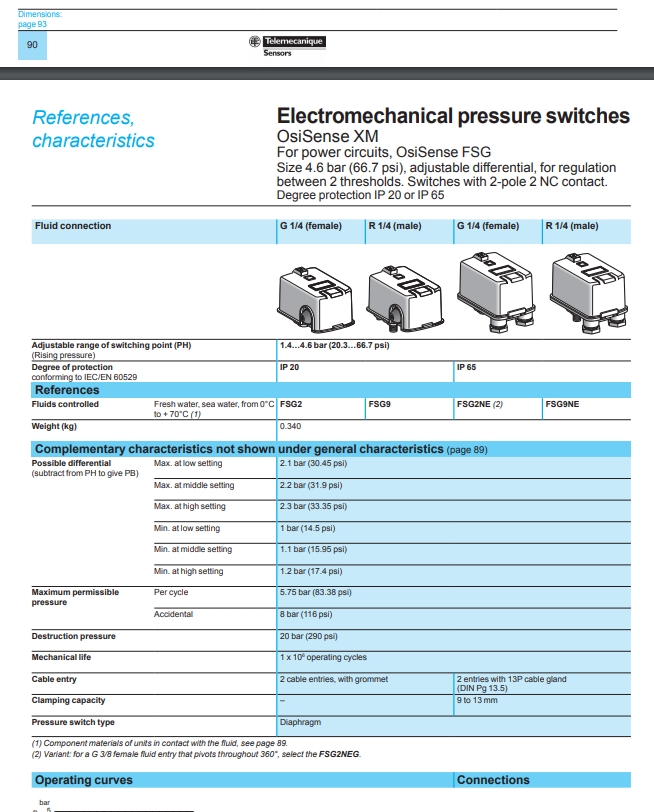

Der Druckschalter ist bei Schneider electric zusammen mit den Druckschalter von Telemecanique als OsiSense XM Serie im Katalog mit aufgeführt.
In Deutschland läuft es wahrscheinlich eher unter der Bezeichnung Schneider electric.
Druckschalter 9013FSG2 Druckwächter
1,4 -4,6 bar
| Produktserie | OsiSense XM |
| Typ des Drucksensors | Elektromechanischer Drucksensor |
| Bezeichnung des Drucksensors | FSG |
| Pressure rating | 4,6 bar |
| Prozessanschluss | G 1/4" (Buchse) entspricht ISO 228 |
| Kontrollierte Flüssigkeit | Frischwasser (0…70 °C) Meerwasser (0…70 °C) |
| Kabeleinführung | 2 Kabeleinführungen mit Blindstopfen |
| Typ und Zusammenstellung der Kontakte | 2Ö mit Sprungfunktion |
| Produktspezifische Anwendung | - |
| Betätig.typ d. Druckschalters | Regelung zwischen 2 Schaltpunkten |
| Nennstrom [In] | 10 A bei 250 V AC entspricht EN 60730-1 |
| Elektrische Verbindung | Schraubklemmenanschluss, Klemmkapazität: 1 x 1 - 2 x 2 mm² |
| Kurzschlussschutz | 20 A Patrone Sicherung, Typ gG |
| Typ des Maßstabs | Einstellbares Differenzial |
| Einstellung | Intern |
| Lokale Anzeige | Ohne |
| Stromkreis Typ | Hauptstromkreis |
| ZUSATZMERKMALE | |
|---|---|
| Materialien in Kontakt mit Flüssigkeiten | Nitril Nylon 6/6 Verzinkter Stahl |
| Gehäusematerial | PS |
| Betriebsposition | Jede Position |
| Motorleistung (kW) | 0,75 kW/1 hp bei 110 V AC, 1 Phase 1,1 kW/1,5 hp bei 110 V AC, 3 Phasen 1,5 kW/2 hp bei 230 V AC, 1 Phase 1,5 kW/2 hp bei 400 V AC, 1 Phase 2,2 kW/3 hp bei 230 V AC, 3 Phasen 2,2 kW/3 hp bei 400 V AC, 3 Phasen |

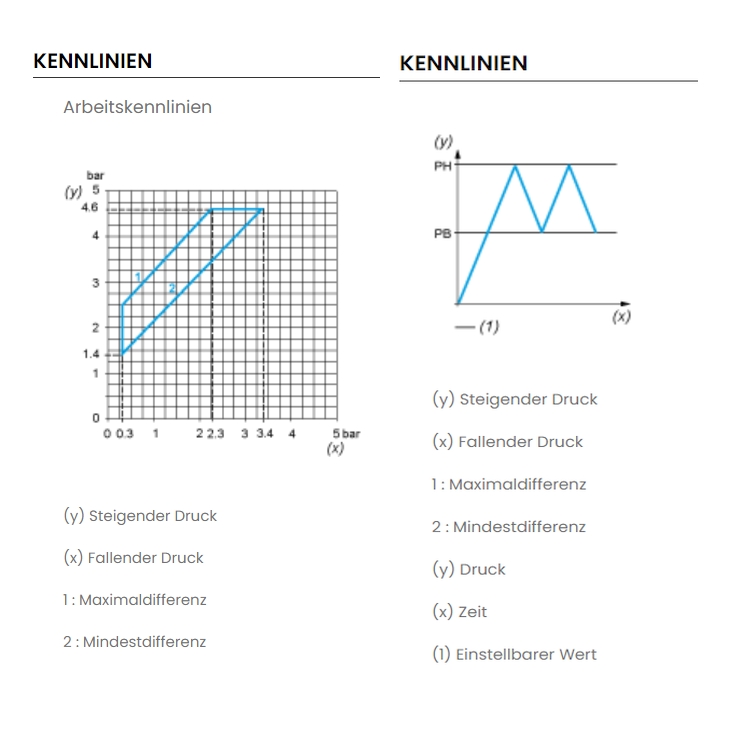

| Einstellbereich des Schaltpunktes bei sinkendem Druck | 0,3…3,4 bar |
| Einstellbereich des Schaltpunktes bei steigendem Druck | 1,4…4,6 bar |
| Minimal mögliches Differenzial bei niedriger Einstellung | 1 bar |
| Minimal mögliches Differenzial bei hoher Einstellung | 1,2 bar |
| Maximal mögliches Differenzial bei niedriger Einstellung | 2,1 bar |
| Maximal mögliches Differenzial bei hoher Einstellung | 2,3 bar |
| Maximal zulässiger akzidentieller Druck | 8 bar |
| Maximal zulässiger Druck - je Zyklus | 5,75 bar |
| Zerstörungsdruck | 20 bar |
| Druck-Stellglied | Membran |
| Elektrische Lebensdauer | 100000 Zyklen, Betriebsgeschwindigkeit <10 cyc/mn |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Typ des Klemmenblocks | 4 Klemmen |
| Minimal mögliches Differenzial bei mittlerer Einstellung | 1,1 bar |
| Maximal mögliches Differenzial bei mittlerer Einstellung | 2,2 bar |
| Maximale Betriebsrate | 10 cyc/mn |
| Nennisolationsspannung Ui | 500 V entspricht EN/IEC 60947-1 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6 kV entspricht EN/IEC 60947-1 |
| Produktgewicht | 0,34 kg |
| Wiederholungsgenauigkeit | 2 % |
| Klemmenbeschreibung ISO Nr. 1 | (3-4)NC (1-2)NC |

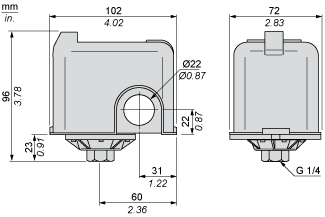

| Tiefe | 102 mm |
| Höhe | 96 mm |
| Breite | 72 mm |
| MONTAGE | |
| Normen | EN/IEC 60730 CE |
| Umgebungstemperatur bei Betrieb | 0…45 °C |
| Umgebungstemperatur bei Lagerung | -30…80 °C |
| Schutzbehandlung | TC |
| Schutzart gegen Stromschlag | Klasse I entspricht IEC 536 |
| Schutzart (IP) | IP20entsprichtEN/IEC 60529 |
| PACKING UNITS | |
| Verpackungstyp VPE1 | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 368 g |
| Höhe VPE1 | 10,3 cm |
| Breite VPE1 | 7,3 cm |
| Länge VPE1 | 10,5 cm |
| Verpackungstyp VPE2 | S03 |
| Inhaltsmenge VPE2 | 25 |
| Gewicht VPE2 | 9,606 kg |
| Höhe VPE2 | 30 cm |
| Breite VPE2 | 30 cm |
| Länge VPE2 | 40 cm |
