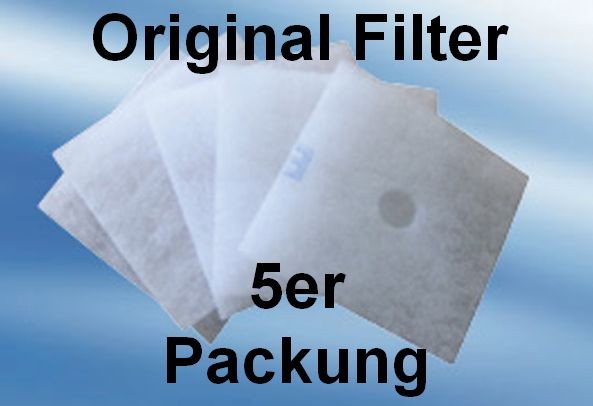

Original MAICOErsatzfiltermatten1 x Verpackungseinheit bestehend aus 5 Filtermattenfür Modelle der ER SerieER60 ER60VZ ER60H ER60VZC ER60F ER60 usw.ER100 ER100VZ ER100H usw.ERAP60 ERAP100 ERAPB60 ERAPB60VZ usw.Leicht zu wechseln. Deckel vom Lüfter aufklappen. Alten Filter entnehmen. Neuen auflegen. Klappe schliessen.Wechselintervall unterschiedlich je nach Nutzung.
Wetterschutzgitter / LüftungsgitterAluminium in Anthrazit lackiertmit Metall Insektenschutzgitter rückseitigAussenmaß : 150mm x 150mmIn jeder Ecke ein Loch für Schraubbefestigung.

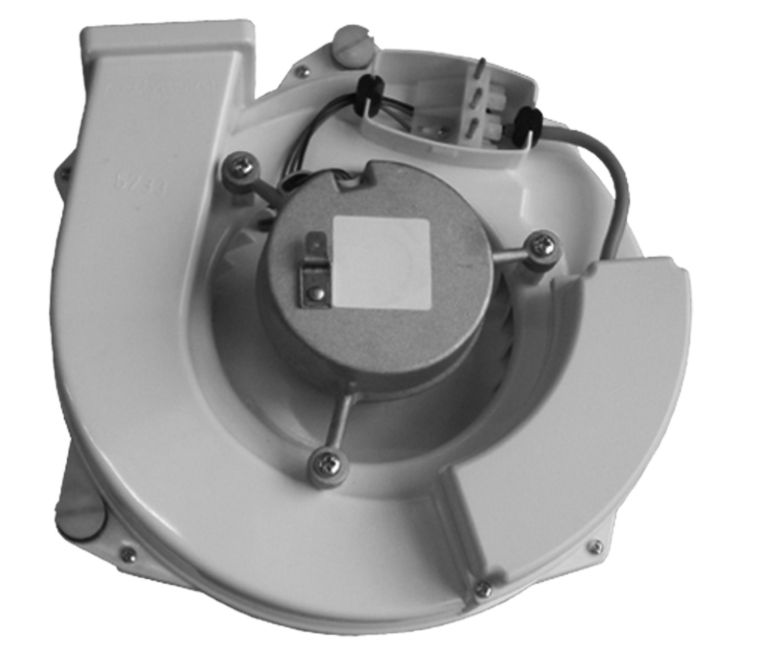

Gebläseeinsatz ELF 60 (Energiespargebläse)Artikelbeschreibung:Der Gebläseeinsatz wird im Kasten mittels Plastikbolzen (Bajonettverschluss) befestigt.Falls Ihr Gerät noch mit Lüsterklemme verdrahtet wurde, ist nun die Steckerkupplung zwingend erforderlich!Artikelnummer: 00160Technische Daten:Volumenstrom 60 m³/h230VAC/50 Hz, 11 WattMotortypen:neu: CNA45/20 ELF 60alt: SP33/35 F 60alt: SP33/35 F Typ D (mit Drossel)alt: SP33/35 FDLalt: SP33/35 LF 60Packungsinhalt:1 Stück

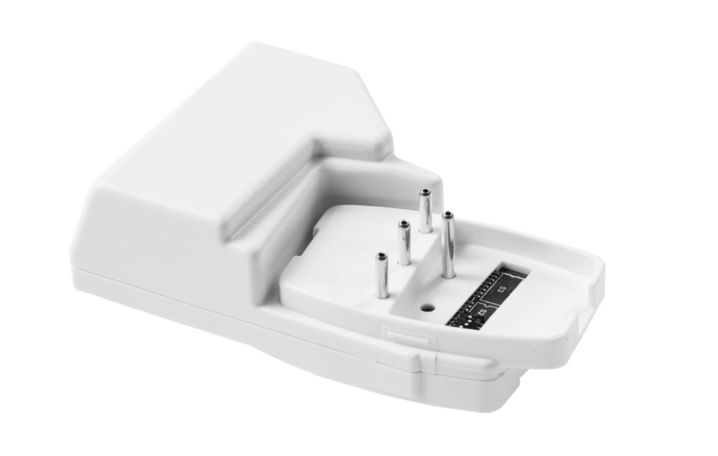

Steuerung SNR - Nachlaufrelais mit einstellbarer EinschaltverzögerungszeitArtikelbeschreibung:Steckbare Nachlaufsteuerung mit Rückstellfunktion zur einfachen Montage zwischen Gebläse (Serie LF & ELF) und Steckerkupplung. Codierung der Nachlauf-/ Einschaltverzögerungszeit und Inversbetrieb durch DIP-Schalter. Werkseitige Voreinstellung der DIP-Schalter: Nachlaufzeit 16 Min., ohne Einschaltverzögerung und Inversbetrieb (Hinweis: Der Inversbetrieb kann nur mit einem 2-stufigen Gebläseeinsatz z.B. ELF60-TL & ELF100-TL verwendet werden).Artikelnummer: 99100Hinweis:Für die Inbetriebnahme der Steuerung SNR ist die Steckerkupplung zwingend erforderlich!Die Ausführung von Elektroarbeiten dürfen nur durch einen konzessionierten Elektriker/Elektroinstallateur (Elektro-Fachkraft) getätigt werden. Für den Anschluss bzw. die Nachrüstung der Steuerung beim Gebläseeinsatz im Kasten ist mindestens ein 4-adriges-Kabel notwendig.Link zur MontageanleitungNachlaufzeit: 2 bis 30 Min. Einschaltverzögerungszeit: 30 bis 210 Sek.Packungsinhalt:1 Stück

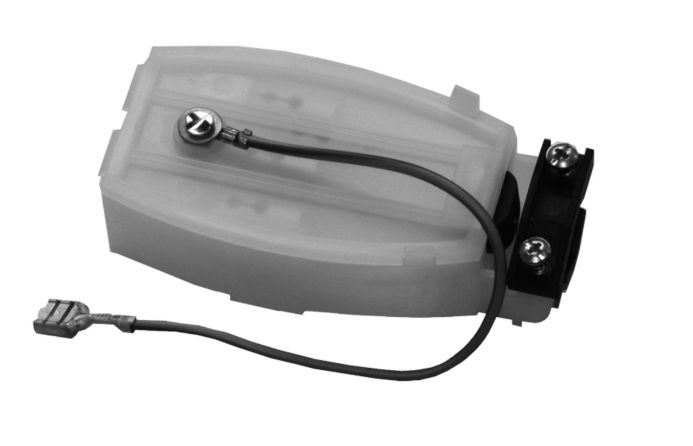

Steckerkupplung (Elektrische Anschlussklemme für Serie LF & ELF)Artikelbeschreibung:Für die Serien LF & ELF, die noch mit Lüsterklemme verdrahtet wurden, ist nun die Steckerkupplung zwingend erforderlich!Artikelnummer:90019Hinweis:Die Ausführung von Elektroarbeiten dürfen nur durch einen konzessionierten Elektriker/Elektroinstallateur (Elektro-Fachkraft) getätigt werden. Für den Anschluss bzw. die Nachrüstung der Steuerung beim Gebläseeinsatz im Kasten ist mindestens ein 4-adriges-Kabel notwendig.

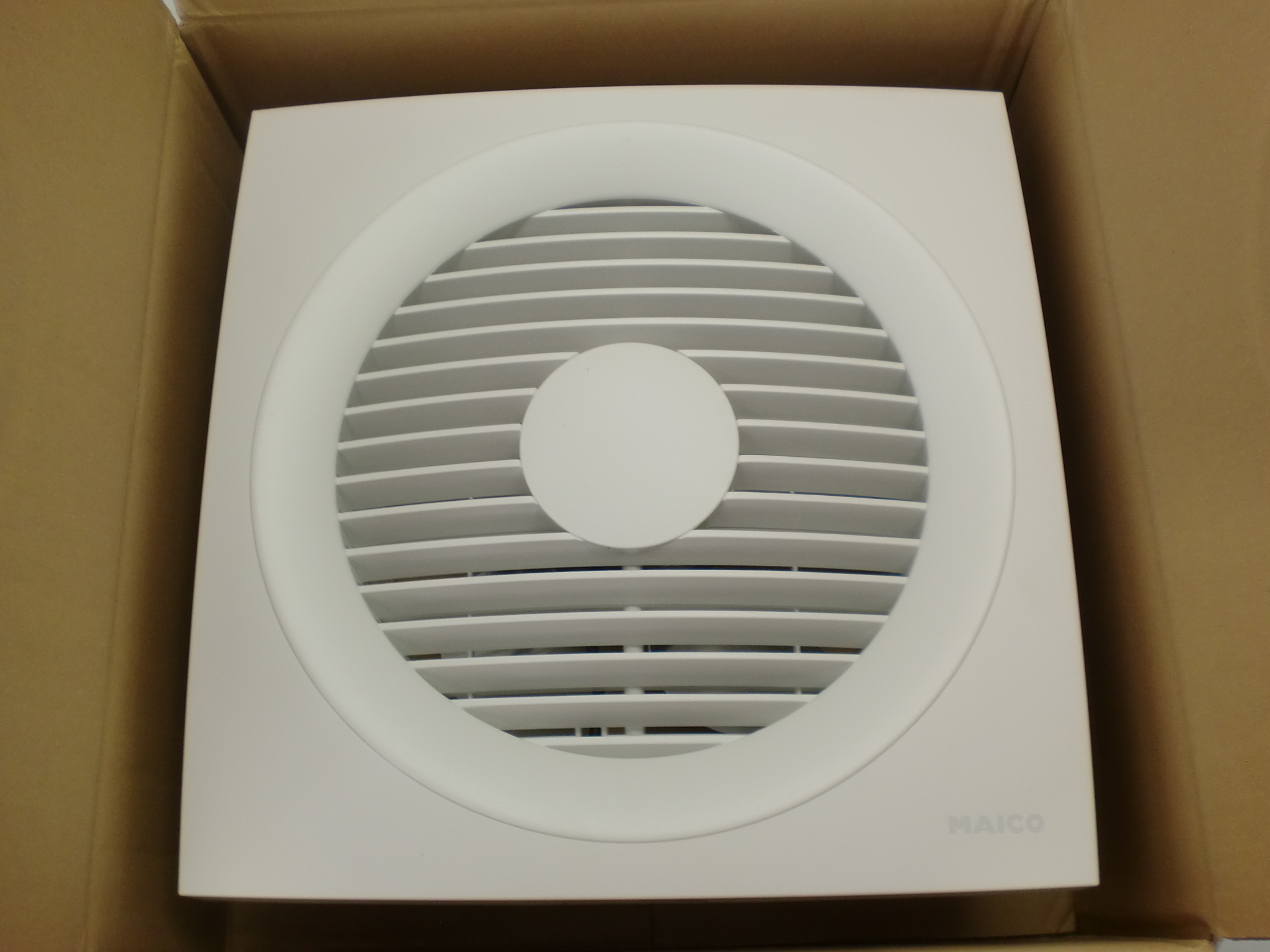

Restposten. Letztes Exemplar zum Sonderpreis.Originalfotos der Ware.Lieferumfang:MAICO Ventilator EN25 Neu im Originalkarton.Karton mit Lagerspuren.Es fehlt die Anleitung die allerdings hier als Download mit bereitgestellt wird.Bei der Befestigung ist in der Anleitung bei Schrauben und Dübel bauseitig angegeben.
EN 25 - KurzinformationAxiale Wandeinbauventilator zur Entlüftung, DN 250EN 25 - ProduktbeschreibungMerkmaleGehäuse ohne Werkzeug zur Reinigung einfach abnehmbar.Angenehm leise.Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET.Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen.Ventilator wartungsfrei.MotorThermischer Überlastungsschutz serienmäßig.Robuster Motor.Für Dauerbetrieb geeignet.Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer AnschlussElektrischer Anschluss wahlweise Auf- oder Unterputz.SicherheitshinweiseDer Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.
EN 25 - Technische DatenTechnische DatenArtikelEN 25Fördervolumen630 m³/hDrehzahl1.030 1/minLaufradtypaxialLuftrichtungEntlüftungDrehzahlsteuerbar−Reversierbarkeit−SpannungsartWechselstromBemessungsspannung230 VNetzfrequenz50 HzNennleistung39 WIMax0,23 ASchutzartIP 44Netzzuleitung3 x 1,5 mm²EinbauortWand / DeckeEinbauartAufputzEinbaulagebeliebigMaterialKunststoffFarbeverkehrsweiß, ähnlich RAL 9016Gewicht2,63 kgGewicht mit Verpackung3,83 kgNennweite250 mmBreite370 mmHöhe370 mmTiefe158 mmBreite mit Verpackung371 mmHöhe mit Verpackung371 mmTiefe mit Verpackung190 mmFördermitteltemperatur bei IMax40 °CSchalldruckpegel45 dB(A)Verpackungseinheit1 StückSortimentCGTIN (EAN)4012799813088Artikelnummer0081.0308

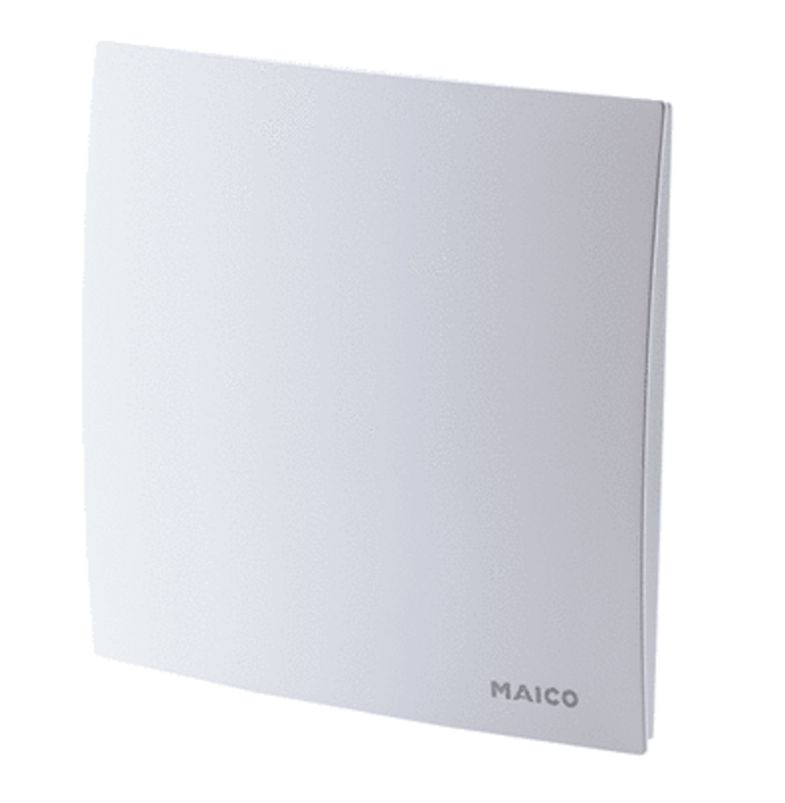

ER-A – StandardausführungStandard Abdeckung mit Filterwechselanzeige.Nicht drehzahlsteuerbar.Das Gerät läuft im Dauerbetrieb in der Grundlaststufe bei 30 m³/h.Ein/Aus der Volllaststufe über Lichtschalter oder separaten Schalter.Umschaltung auf Volllaststufe (60 m³/h) mit Einschaltverzögerung von ca. 60 sek.Nachlaufzeit der Volllast ca. 15 min.Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). Lieferumfang:Nur die Abdeckung Standard ohne Zusatzfunktionen.

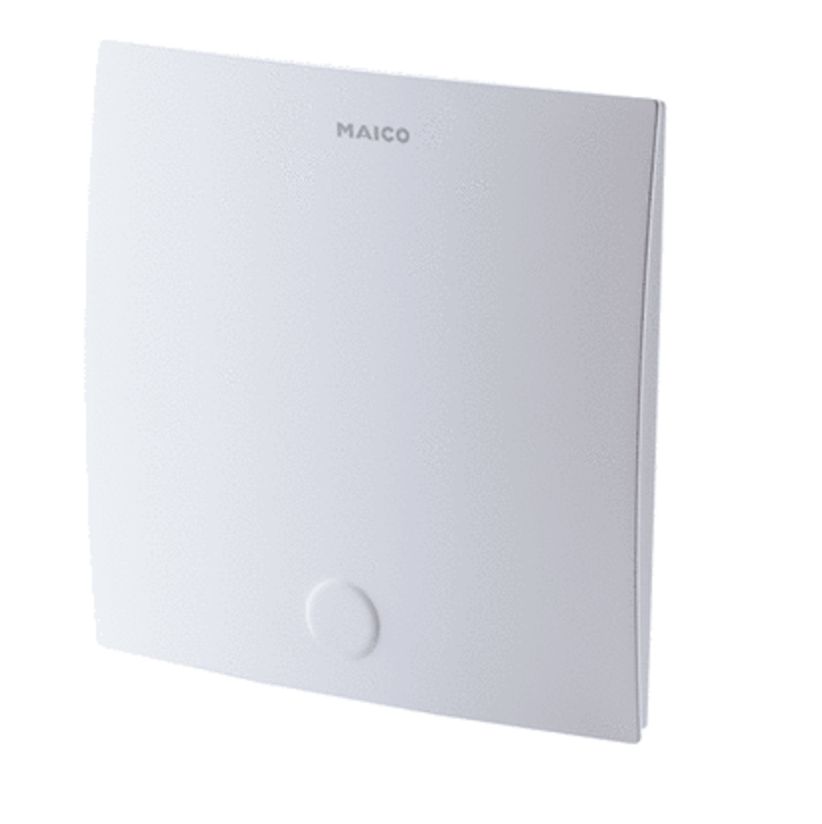

Maico ER-AB Abdeckung für Ventilatoreinsatz ER EC, Ausführung mit Bewegungsmelder und intelligentem ZeitmodulER-AB - ProduktbeschreibungER-AB - Ausführung mit Bewegungsmelder und intelligentem ZeitmodulAbdeckung mit Bewegungsmelder, intelligentem Zeit- Modul und LED-Filterwechselanzeige.Barrierefreies Produkt, da automatisches Ein- / Ausschalten.Nicht drehzahlsteuerbar.Weitere Fördervolumen 20 m³/h, 40 m³/h, 100 m³/h einstellbar.Kapazitive Bedienebene.Elektrische Steckverbindung für schnelle Verbindung der Abdeckung mit dem Ventilator.Das Gerät läuft im Dauerbetrieb in der Grundlaststufe bei 30 m³/h.Ein/Aus der Volllaststufe über Lichtschalter oder separaten Schalter.Umschaltung auf Volllaststufe (60 m³/h) mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek).Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min).Einstellbare Intervallsteuerung zur Durchlüftung unregelmäßig genutzter Räume.Zeitintervall einstellbar (1*/2/4/6/12 h).Betriebsdauer je Intervall ca. 10 min.Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit.Intervallsteuerung abschaltbar.Steuerung per Bewegungsmelder. Nach detektierter Bewegung wird die Volllaststufe aktiviert.Reichweite des Bewegungsmelder: 5 m.*Werkseinstellung
Maico ER-AH Abdeckung für Ventilatoreinsatz ER EC, Ausführung mit Feuchtesteuerung und intelligentem ZeitmodulER-AH - ProduktbeschreibungER-AH – Ausführung mit intelligentem Zeitmodul und FeuchtesteuerungAbdeckung mit Feuchtesteuerung, intelligentem Zeit-Modul und LED-Filterwechselanzeige.Barrierefreies Produkt, da automatisches Ein- / Ausschalten.Nicht drehzahlsteuerbar.Weitere Fördervolumen 20 m³/h, 40 m³/h, 100 m³/h einstellbar.Kapazitive Bedienebene.Elektrische Steckverbindung für schnelle Verbindung der Abdeckung mit dem Ventilator.Das Gerät läuft im Dauerbetrieb in der Grundlaststufe bei 30 m³/h.Ein/Aus der Volllaststufe über Lichtschalter oder separaten Schalter.Umschaltung auf Volllaststufe (60 m³/h) mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek).Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min).Einstellbare Intervallsteuerung zur Durchlüftung unregelmäßig genutzter Räume.Zeitintervall einstellbar (1*/2/4/6/12 h).Betriebsdauer je Intervall ca. 10 min.Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit.Intervallsteuerung abschaltbar.Intelligente Feuchtesteuerung.Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.*Werkseinstellung
Maico ER-AK Abdeckung für Ventilatoreinsatz ER EC, Komfort-Ausführung mit ZeitmodulER-AK - ProduktbeschreibungER-AK – Komfort-Ausführung mit intelligentem ZeitmodulAbdeckung mit intelligentem Zeit-Modul und LED-Filterwechselanzeige.Nicht drehzahlsteuerbar.Weitere Fördervolumen 20 m³/h, 40 m³/h, 100 m³/h einstellbar.Kapazitive Bedienebene.Elektrische Steckverbindung für schnelle Verbindung der Abdeckung mit dem Ventilator.Das Gerät läuft im Dauerbetrieb in der Grundlaststufe bei 30 m³/h.Ein/Aus der Volllaststufe über Lichtschalter oder separaten Schalter.Umschaltung auf Volllaststufe (60 m³/h) mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek).Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min).Einstellbare Intervallsteuerung zur Durchlüftung unregelmäßig genutzter Räume.Zeitintervall einstellbar (0*/1/2/4/6/12 h).Betriebsdauer je Intervall ca. 10 min.Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit.Intervallsteuerung abschaltbar.Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).*Werkseinstellung

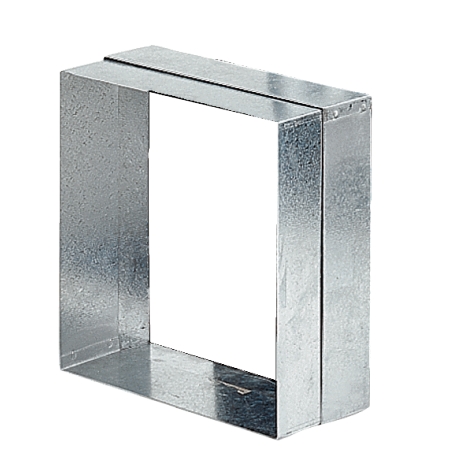

Maico ER-MRMauerrahmen für zu tief eingeputzte Gehäuse, um das Ansaugen von Luft aus dem Schacht zu verhindern, StahlblechFür die ER Modelle ( Nicht ER EC )ER-MR - ProduktbeschreibungMauerrahmen für zu tief eingeputzte Gehäuse, um das Ansaugen von Luft aus dem Schacht zu verhindern.Kombination mit allen ER-UP... Gehäusen möglich.Aus 2 ineinander verschiebbaren Blechrahmen.Einstellbare Tiefe: 60 mm bis 90 mm.Mit 100 mm langer Schraube. EinbauartUnterputzMaterialStahlblechFarbeverzinktGewicht0,79 kgBreite230 mmHöhe230 mmTiefe60 mmVerpackungseinheit1 StückSortimentBGTIN (EAN)4012799180241Artikelnummer0018.0024

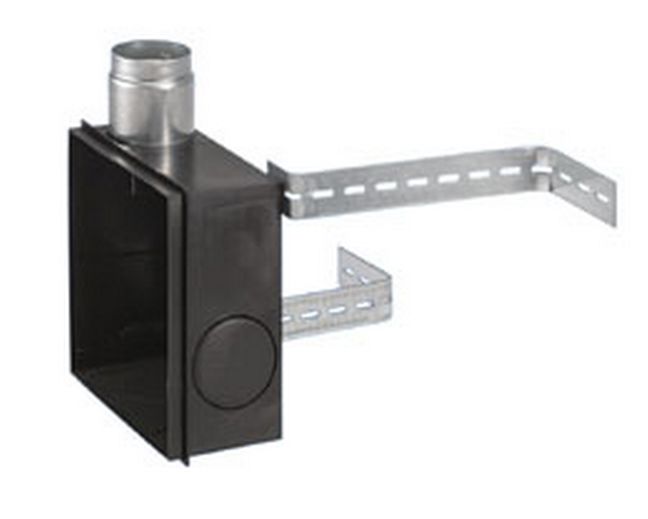

1 Stück Montagehalter in Winkelformaus Stahlblech mit StanzungenZur Montage der Unterputzkästen der Maico ER Modelle Ohne den mit abgebildeten UP Kasten. Er ist dort jeweils in zwei möglichen Installationsarten abgebildet.

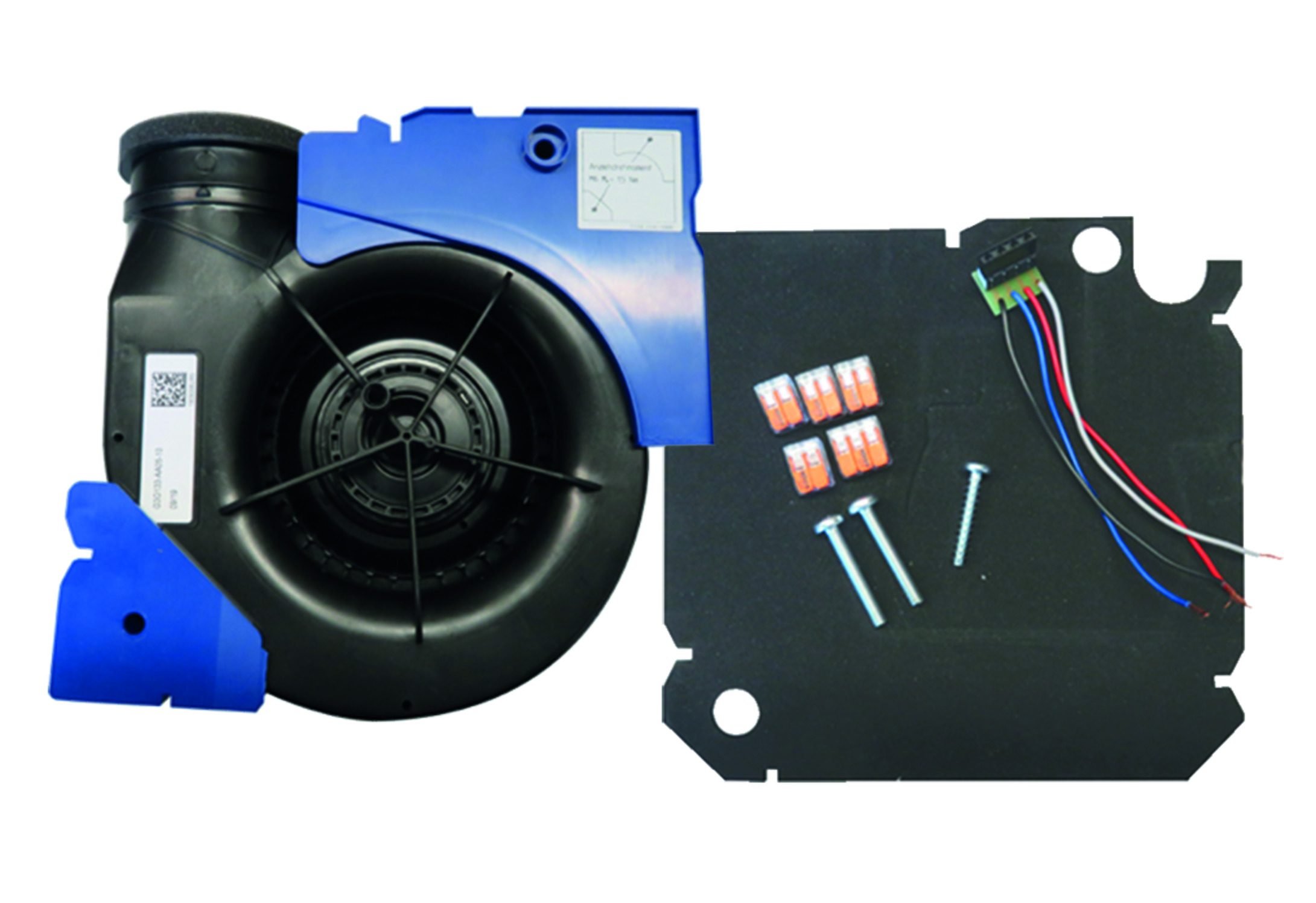

Ventilatoreinsatz ER EC RF17 für Unterputzgehäuse UP-/UPD-/UPB 17, Fördervolumen 30 m³/h / 60 m³/h Gilt als Ersatz für die seit Jahren nicht mehr lieferbaren ER17 Lüftermodelle (weisse Lüfter ) die zuletzt nur noch als Standardmodell ER17/60 zu bekommen waren.In Verbindung mit entsprechender Abdeckung die weitere Regelfunktionen aufweisen kann, ergibt sich dann wieder ein vollwertiger Lüfter nach neuester Technik. Artikelnummer 0093.0614 ER EC RF17 - Produktbeschreibung2-stufiger Ventilator zum Einbau in Unterputzgehäuse UP-/UPD-/UPB 17.Fördervolumen 30 m³/h, 60 m³/h (kombiniert mit einer intelligenten Abdeckung auch 20 / 40 / 100 m³/h möglich).Einschaltverzögerung 60 s.Nachlaufzeit 15 min.Für Einzelraumentlüftung mit einem einzelnen Ventilator.Adapterplatine mit 5 Klemmen für schnelle Montage des Ventilators im Gehäuse.Problemloser Filterwechsel ohne Werkzeug.Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.Befestigungsbdeckungen zur Montage des Ventilatoreinsatzes im ER 17 GehäuseER EC RF17 entspricht der Schutzart IP X5 und kann somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.Schutzklasse II.Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC RF17-Ventilators.Robuster energiesparender EC-Motor.Motor mit thermischem Überlastungsschutz.Wartungsfrei, mit beidseitig geschlossenen Kugellagern.ER EC RF17Fördervolumen20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m³/h, Stufe 2 = 60 m³/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m³/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m³/h, Stufe 2 = 60/100 m³/h einstellbar.Drehzahl500 1/min / 800 1/min / 1.050 1/min / 1.250 1/min / 1.800 1/minLuftrichtungEntlüftungDrehzahlsteuerbar−Reversierbarkeit−SpannungsartWechselstromBemessungsspannung230 VNetzfrequenz50 HzLeistungsaufnahme2 W / 2,5 W / 3 W / 5 W / 17 WSchutzartIP X5Netzzuleitung4 x 1,5 mm²EinbauortWand / DeckeEinbauartUnterputzSystemartdezentralMaterial GehäuseKunststoffFarbeschwarzGewicht0,752 kgFilterklasseG2AusblasrichtungseitlichBreite225 mmHöhe87 mmTiefe215 mmFördermitteltemperatur bei IMax40 °CSchalldruckpegel26 dB(A) / 36 dB(A)Verpackungseinheit1 StückSortimentBGTIN (EAN)4012799936145Artikelnummer0093.0614

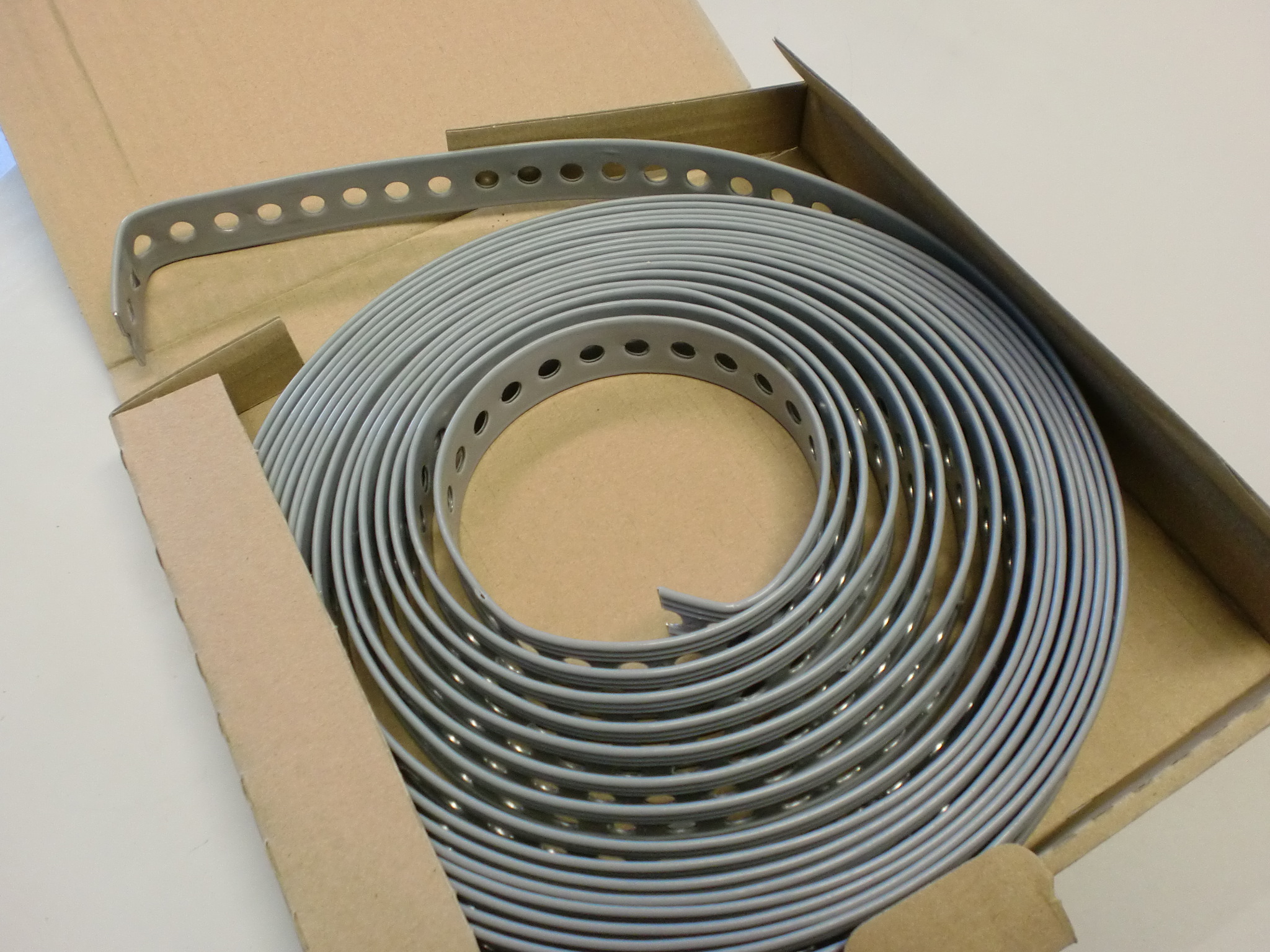

MEZLüftungs MontagebandLOCHBAND - 27 x 8,3 mm x 10 mArtikelnummer: 803•Teilegruppe: 191801•Material: Stahl verzinkt•Verpackungseinheit: 1 StückDas MEZ-LOCHBAND eignet sich bestens für die Abhängung von Rohrleitungen. Ausgeliefert wird das MEZ-LOCHBAND in einem praktischen Abrollkarton und mit einer Rollenlänge von 25 m. Das MEZ-LOCHBAND hat eine Rollenbreite von 17 mm.

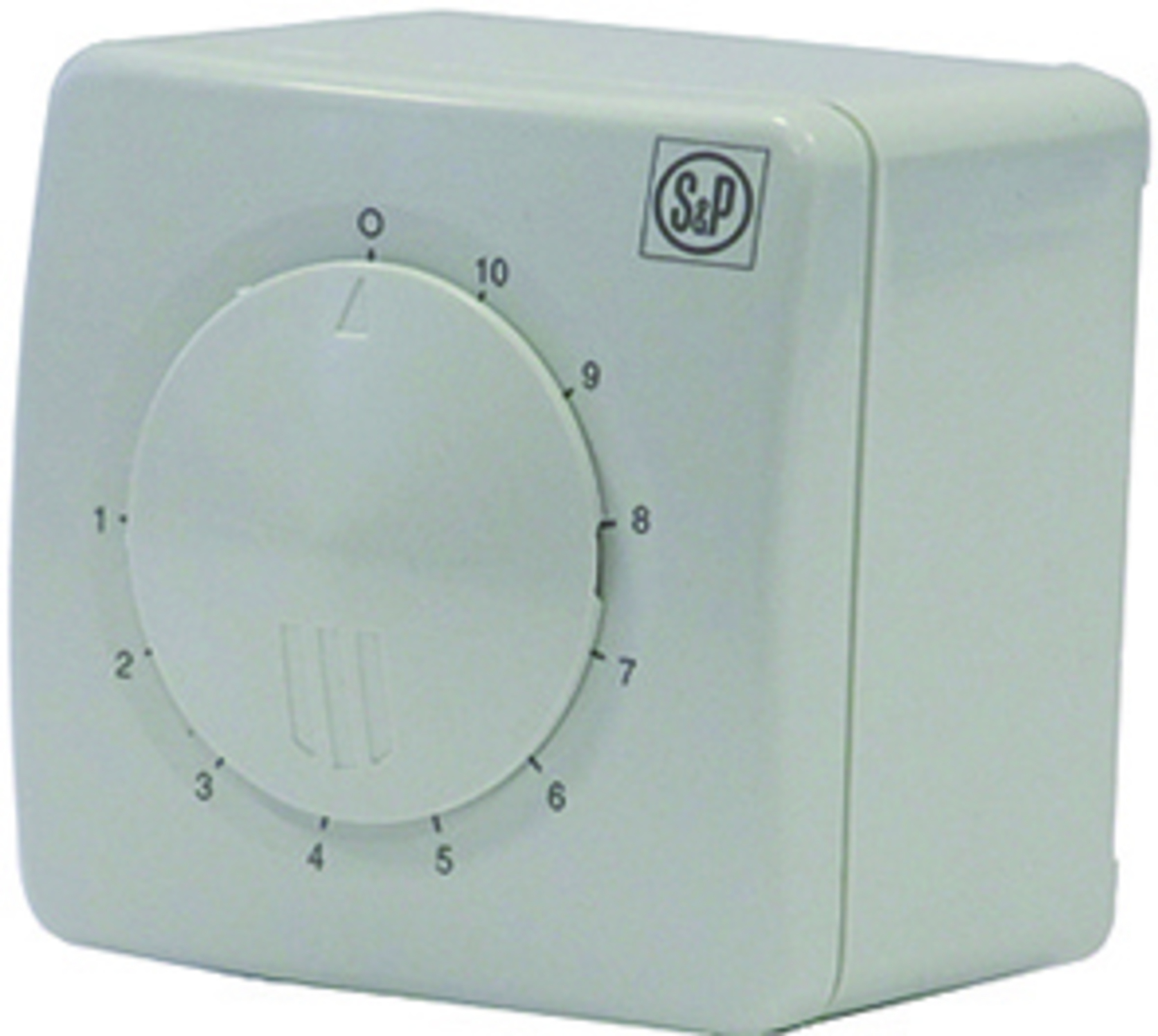

Elektronischer Drehzahlsteller REB-1N1 A Version-Stufenlose Steuerung eines oder mehrerer Ventilatoren-Wechselstrom 230V/50Hz-Stromaufnahme 0,1-1,0A-Aufputz-Montage-Schutzklasse II-Schmelzsicherung-Schaltausgang 230V/50Hz
