Installation Fittinge
Airfit KunststoffPumpennippel UniversalArtikelnummer 50019SNgerade Ausführung , siehe Bild 1 für Anschlüsse auf der Pumpenseite von 3/4" , 1" oder auch 1 1/4" Aussengewinde auf Schlauchseite 8mm 10mm 19mm oder 25mmBeide Seiten lassen sich individuell auf das Wunschmaß absägen.
Wandhalter• für Heizungs-, Solar- und Brauchwasser-Ausdehnungsgefäße bis 40 Liter• Ausladung 240 mm• mit Anschlussverschraubung DN 20 (3/4")
AuslaufkugelhahnAnschluss: 1/2" Aussengewindemit 2teiliger Schlauchtülle 3/4" Innengewinde auf Tülle für 1/2" Schlauch • Mit Aluminium-Hebel• Mit Schlauchtülle• Gehäuse, Spindel und Buchse aus Messing CW 617N• Kugel blank verchromt• Dichtung aus Teflon• Messing vernickelt• Filter am Ventilausgang integriert• Betriebstemperatur: max. 90°C• Betriebsdruck: max. 10 bar• Reduzierter Durchgang• Mit Schlauchtülle• Messing vernickelt• Filter am Ventilausgang integriert• Betriebsdruck max.: 10 bar• Temperaturbereich max.: 90°C• Reduzierter Durchgang Werkstoff des Gehäuses:MessingWerkstoffgüte:CW617NLänge [mm]:96Anschluss 1:AußengewindeAnschluss 2:SchlauchstutzenMit Entleerventil:NeinMit Ablaßmöglichkeit (Anschluss):JaAusführung:AluhebelDVGW-Siegel:JaMax. Arbeitsdruck [bar]:10Max. Mediumtemperatur (Dauerbetrieb) [°C]:90Oberflächenschutz:vernickeltBedienung:HandgriffKompletter Durchlass:NeinThermische Absperreinrichtung:NeinGröße:DN 15 (1/2")Marke:EFFEBI
Qualitativ hochwertiger Auslauf Kugelhahn VIVAin 1/2" AG Ausführung mit Schlauchtülle.Korpus etwas massiver, siehe auch PN40 Druckbereich.Allerdings gegenüber den minimal günstigeren "Silver" Auslaufhähnen von Effebi hat Modell VIVA keine Trinkwasser Zulassung ( keine DVGW Zulassung ). • Mit Schlauchtülle • Gehäuse, Spindel und Buchse aus Messing • Kugel verchromt • Dichtung aus Teflon • Körper: Messing vernickelt • Betriebsdruck : max. 40 bar • Betriebstemperatur: - 20°C bis + 90°C • Reduzierter Durchgang • Hebelgriff aus Aluminium Werkstoff des Gehäuses:MessingNenninnendurchmesser Anschluss 1:1/2 Zoll (15)Anschluss 1:AußengewindeNenninnendurchmesser Anschluss 2:1/2 Zoll (15)Anschluss 2:SchlauchstutzenMit Entleerventil:NeinMit Ablaßmöglichkeit (Anschluss):NeinAusführung:HandgriffDVGW-Siegel:NeinMax. Arbeitsdruck [bar]:40Max. Mediumtemperatur (Dauerbetrieb) [°C]:90Min. Mediumtemperatur (Dauerbetrieb) [°C]:-20Oberflächenschutz:vernickeltBedienung:HandgriffKompletter Durchlass:NeinThermische Absperreinrichtung:NeinGröße:DN 15 (1/2")Hersteller Art-Nr.:1740B404Marke:EFFEBI

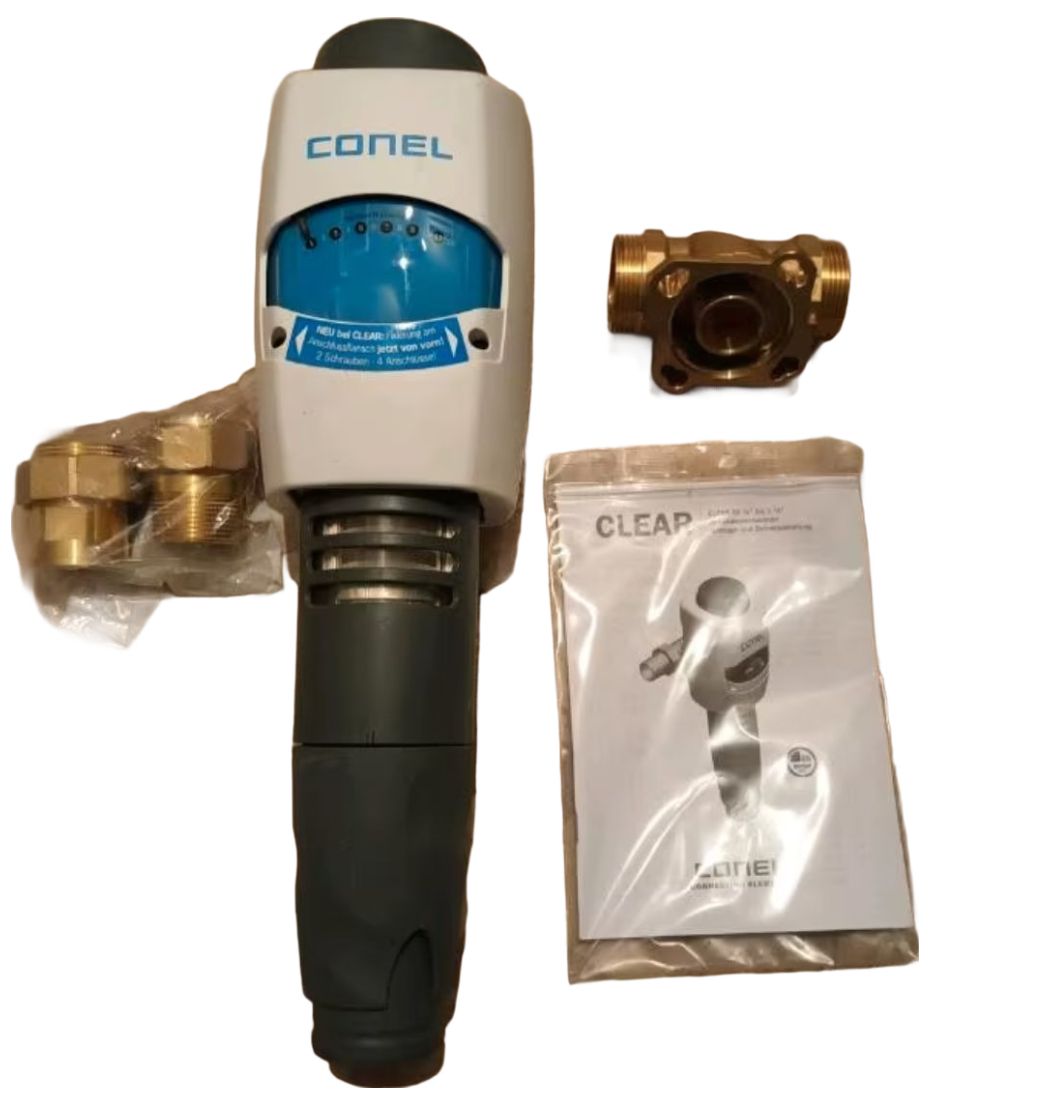

CLEAR PRO RD Hauswasserstation,Rückspülfilter mit Druckmindererund Einbauflansch. Rückspülfilternach DIN 19628, DIN-EN 13443/Iund DIN EN 1567.Mit Manometer, Druckminderer,Einbauflansch und VerschraubungenDN 25. Ausgangsdruckregelbar von 1,5 - 6 bar.Werksseitig voreingestellt auf 4 bar.Mit Wartungsanzeige undAblauftrichternach DIN EN 1717.Durchflussleistung: 3,6 m3/hbei Dp 1,1 bar.Untere Durchlasseite 90um,obere Durchlassweite 125um.Nach DIN 1988.Verwendungsbereich:Trinkwasser bis 30 C.Betriebsdruck: 2-16 bar.Nachrüstbar mitCONEL CLEAR PRO Multi-Control-Kit(CLEARPMCK)zur automatischen Rückspülungund mit demCONEL CLEAR PRONachrüst-Leckageschutz(CLEARPNLS).Fabrikat: CONELModell: CLEAR PROArtikel.Nr.: CLEARPRD25
Doppelnippel Edelstahl 1 1/4" Aussengewinde 8-kt. Doppelnippel, Gewinde EN 10226-1,ISO 7-1, AISI 316/1.4408/V4A,Präzisionsfeinwachsguss, Druckempfehlungmax. 20 bar/bei + 20 Grad C, R 1 1/4
Geka Gewindestück1 1/4" Zoll Aussengewinde auf GEKA Schnellverschluss Vierteldrehunginkl. DichtungModell 08.2114 / 80114A

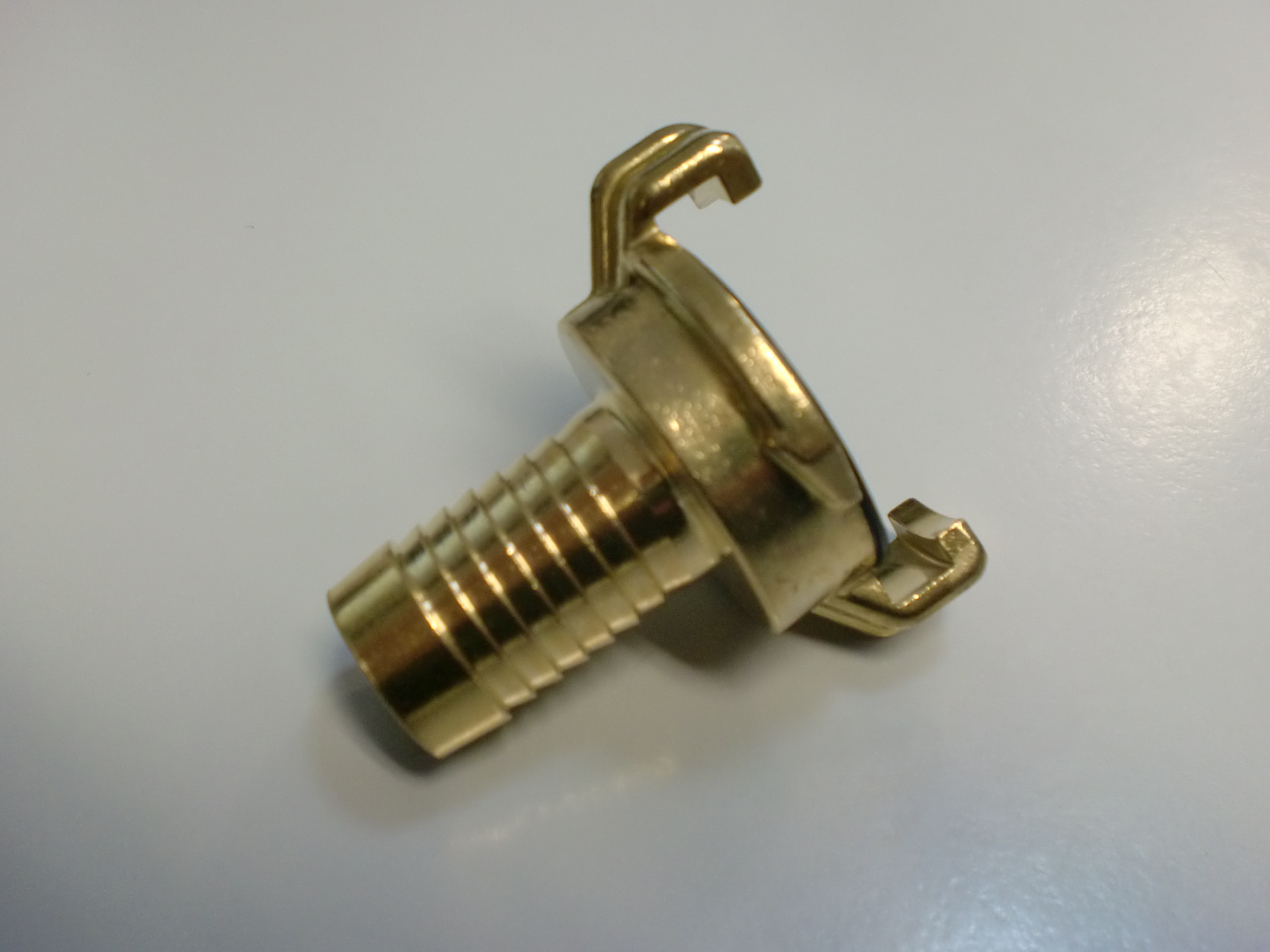

Die Fotos sind von der kleineren DN20 Version.Sie kaufen hier die Nenngröße DN32 = 1 1/4" BemerkungTülle mit erhöhter Endrippe und schlauchschonendem RippenprofilBenennungSchlauchkupplungProdukttyp/Modellnummer08.0106 / 80106Artikel-GruppeSchlauchverbindungen Installation und GartenGewicht (kg)0,13DichtungsartFormdichtringWerkstoffMessingHerstellernameKarasto Armaturenfabrik Das Material des GEKA®-Schlauchstücks als leichte Variante zu der schweren Ausführung der GEKA® plus-Schlauchkupplungen,besteht aus Messing CW617N. Der Klauenabstand ist immer einheitlich 40mm. Selbstverständlich sind Kombinationen untereinander möglich und kompatibel mit allenGEKA® plus -Modellen. Die Tülle garantiert mit ihrer erhöhten Endrippe einen guten Schlauchsitz und besitzt ein schlauchschonendes Rippenprofil. Der Betriebsdruck liegt bei max. 10bar. Der übliche Temperatureinsatzbereich liegt bei ca. 5 °C bis +100 °C (abhängig von der Dichtringqualität). Serienmäßig ist die GEKA®-Wasserschlaucharmatur mit dem bewährten GEKA®-Hochleistungs-Formdichtring Form 200NBR (80200C) ausgestattet. NBR erlaubteinen Temperaturbereich bei konstantem Einsatz bei ca. 10 °Cbis +90 °C und kurzzeitig bei -10 °C bis +120 °C. Optionalkönnen auf Wunsch GEKA®-Hochleistungs-Formdichtringe in den Qualitäten NBR Form120 (120AC) und FKM (Fluorkautschuk) nach DIN ISO 1629 Form200 (200V) angebotenwerden. Auch Schmutzsiebe sind zur Selbstmontage erhältlich.
Die Fotos sind von der kleineren DN20 Version.Sie kaufen hier die Nenngröße DN25 = 1" Tülle mit erhöhter Endrippe und schlauchschonendem RippenprofilBenennungSchlauchkupplungProdukttyp/Modellnummer08.0104 / 80104Artikel-GruppeSchlauchverbindungen Installation und GartenGewicht (kg)0,1DichtungsartFormdichtringWerkstoffMessingHerstellernameKarasto Armaturenfabrik Das Material des GEKA®-Schlauchstücks als leichte Variante zu der schweren Ausführung der GEKA® plus-Schlauchkupplungen,besteht aus Messing CW617N. Der Klauenabstand ist immer einheitlich 40mm. Selbstverständlich sind Kombinationen untereinander möglich und kompatibel mit allenGEKA® plus -Modellen. Die Tülle garantiert mit ihrer erhöhten Endrippe einen guten Schlauchsitz und besitzt ein schlauchschonendes Rippenprofil. Der Betriebsdruck liegt bei max. 10bar. Der übliche Temperatureinsatzbereich liegt bei ca. 5 °C bis +100 °C (abhängig von der Dichtringqualität). Serienmäßig ist die GEKA®-Wasserschlaucharmatur mit dem bewährten GEKA®-Hochleistungs-Formdichtring Form 200NBR (80200C) ausgestattet. NBR erlaubteinen Temperaturbereich bei konstantem Einsatz bei ca. 10 °Cbis +90 °C und kurzzeitig bei -10 °C bis +120 °C. Optionalkönnen auf Wunsch GEKA®-Hochleistungs-Formdichtringe in den Qualitäten NBR Form120 (120AC) und FKM (Fluorkautschuk) nach DIN ISO 1629 Form200 (200V) angebotenwerden. Auch Schmutzsiebe sind zur Selbstmontage erhältlich.
Die Fotos sind von der DN20 - 3/4" Version.Sie kaufen hier die 1/2" Ausführung DN15 mit 13mm Nenndurchmesser Tülle mit erhöhter Endrippe und schlauchschonendem RippenprofilBenennungSchlauchkupplungProdukttyp/Modellnummer08.0101 / 80101Artikel-GruppeSchlauchverbindungen Installation und GartenGewicht (kg)0,08DichtungsartFormdichtringWerkstoffMessingHerstellernameKarasto Armaturenfabrik Das Material des GEKA®-Schlauchstücks als leichte Variante zu der schweren Ausführung der GEKA® plus-Schlauchkupplungen,besteht aus Messing CW617N. Der Klauenabstand ist immer einheitlich 40mm. Selbstverständlich sind Kombinationen untereinander möglich und kompatibel mit allenGEKA® plus -Modellen. Die Tülle garantiert mit ihrer erhöhten Endrippe einen guten Schlauchsitz und besitzt ein schlauchschonendes Rippenprofil. Der Betriebsdruck liegt bei max. 10bar. Der übliche Temperatureinsatzbereich liegt bei ca. 5 °C bis +100 °C (abhängig von der Dichtringqualität). Serienmäßig ist die GEKA®-Wasserschlaucharmatur mit dem bewährten GEKA®-Hochleistungs-Formdichtring Form 200NBR (80200C) ausgestattet. NBR erlaubteinen Temperaturbereich bei konstantem Einsatz bei ca. 10 °Cbis +90 °C und kurzzeitig bei -10 °C bis +120 °C. Optionalkönnen auf Wunsch GEKA®-Hochleistungs-Formdichtringe in den Qualitäten NBR Form120 (120AC) und FKM (Fluorkautschuk) nach DIN ISO 1629 Form200 (200V) angebotenwerden. Auch Schmutzsiebe sind zur Selbstmontage erhältlich.
Tülle mit erhöhter Endrippe und schlauchschonendem RippenprofilBenennungSchlauchkupplungProdukttyp/Modellnummer08.0103 / 80103Artikel-GruppeSchlauchverbindungen Installation und GartenGewicht (kg)0,09DichtungsartFormdichtringWerkstoffMessingHerstellernameKarasto Armaturenfabrik Das Material des GEKA®-Schlauchstücks als leichte Variante zu der schweren Ausführung der GEKA® plus-Schlauchkupplungen,besteht aus Messing CW617N. Der Klauenabstand ist immer einheitlich 40mm. Selbstverständlich sind Kombinationen untereinander möglich und kompatibel mit allenGEKA® plus -Modellen. Die Tülle garantiert mit ihrer erhöhten Endrippe einen guten Schlauchsitz und besitzt ein schlauchschonendes Rippenprofil. Der Betriebsdruck liegt bei max. 10bar. Der übliche Temperatureinsatzbereich liegt bei ca. 5 °C bis +100 °C (abhängig von der Dichtringqualität). Serienmäßig ist die GEKA®-Wasserschlaucharmatur mit dem bewährten GEKA®-Hochleistungs-Formdichtring Form 200NBR (80200C) ausgestattet. NBR erlaubteinen Temperaturbereich bei konstantem Einsatz bei ca. 10 °Cbis +90 °C und kurzzeitig bei -10 °C bis +120 °C. Optionalkönnen auf Wunsch GEKA®-Hochleistungs-Formdichtringe in den Qualitäten NBR Form120 (120AC) und FKM (Fluorkautschuk) nach DIN ISO 1629 Form200 (200V) angebotenwerden. Auch Schmutzsiebe sind zur Selbstmontage erhältlich.
Messing Kappe in 3/4" Innengewinde Ausführung.
Inklusive Schrauben, Dübel und Madenschraube zum befestigen
1 x Steckschlüssel und 1 x Oberteil ( Dreikantgriff ) Für Mora Garden I und II passt zusammen mit Steckschlüssel-Oberteil S600234 Teilenummer409304.AEEAN7391887265907
Ausführung:RingraumdichtungMaterial:EdelstahlAußendurchmesser [mm]:149Durchführung [mm]:63 — 110Druck [bar]:1.5Außen-ø [mm]:149Durchführung [mm]:63 - 110 Allgemeine Beschreibung. Hier KEINE 5mm Schritte sondern 4 feste Grössen.63 ,76, 90 und 110 mm • Zur Abdichtung bei Mauerdurchführungen von Gas-, Wasser, Abwasserrohren und Kabeln gegen drückendes und nicht drückendes Wasser• Dichtungselement 40 mm dick aus NBR für Druckdichtheit bis 1,5 bar• Druckscheiben, geschlossen, aus V2A• Der variable Innendurchmesser wird durch die „Zwiebelringtechnik“ ermöglicht• In 5 mm Schritten kann der Dichtbereich durch Entfernen/Abschneiden einer Dichteinlage hergestellt werden Mauerdurchführungen aus NBR dienen der Abdichtung von Ver- und Entsorgungsleitungen, die durch eine Kernbohrung, eine Mauerhülse oder durch ein Futterrohr geführt werden. Die Durchführung in Form einer Ringraumdichtung kann als Einzeldurchführung für Kabel, Abwasserrohre sowie Gas- und Wasserleitungen zum Einsatz kommen. Sie kann sowohl bei drückendem wie auch bei nicht drückendem Wasser verwendet werden, und sorgt für eine zuverlässige Abdichtung. Zudem lässt sich auch eine Mauerdurchführung abdichten, die nachträglich eingebracht wird, beispielsweise bei Hauseinführungen neuer Gasleitungen. Die Abdichtung zwischen dem Kabel oder Medienrohr und der Mauerbohrung erfolgt nach dem Ringraumprinzip durch das Anziehen der Muttern. Druckplatten aus rostfreiem Edelstahl V2A sorgen für einen gleichmäßigen Anpressdruck. So lässt sich auf unkomplizierte Weise die Mauerdurchführung abdichten. Durch den variablen Innendurchmesser sind die Mauerdurchführungen beliebig für verschiedenste Rohre und Kabel einsetzbar. Je nach Bedarf können eine oder mehrere Dichteinlagen entfernt werden, um die Mauerdurchführung anzupassen. Diese Art Dichtelement wird daher auch als Zwiebelringdichtung bezeichnet. Der Dichtbereich der Mauerdurchführung kann beliebig in 5 mm Schritten ausgewählt werden. Durch die vorgegebenen Ringe kann das Dichtelement direkt vor Ort an die jeweiligen Erfordernisse angepasst werden. Ein aufwändiges Nachmessen entfällt, zudem muss das Dichtelement nicht mehr umständlich bearbeitet werden.
Ausführung:RingraumdichtungMaterial:EdelstahlAußendurchmesser [mm]:99Durchführung [mm]:18 — 65Druck [bar]:1.5Außen-ø [mm]:99Durchführung [mm]:18 - 65 • Zur Abdichtung bei Mauerdurchführungen von Gas-, Wasser, Abwasserrohren und Kabeln gegen drückendes und nicht drückendes Wasser• Dichtungselement 40 mm dick aus NBR für Druckdichtheit bis 1,5 bar• Druckscheiben, geschlossen, aus V2A• Der variable Innendurchmesser wird durch die „Zwiebelringtechnik“ ermöglicht• In 5 mm Schritten kann der Dichtbereich durch Entfernen/Abschneiden einer Dichteinlage hergestellt werdenMauerdurchführungen aus NBR dienen der Abdichtung von Ver- und Entsorgungsleitungen, die durch eine Kernbohrung, eine Mauerhülse oder durch ein Futterrohr geführt werden. Die Durchführung in Form einer Ringraumdichtung kann als Einzeldurchführung für Kabel, Abwasserrohre sowie Gas- und Wasserleitungen zum Einsatz kommen. Sie kann sowohl bei drückendem wie auch bei nicht drückendem Wasser verwendet werden, und sorgt für eine zuverlässige Abdichtung. Zudem lässt sich auch eine Mauerdurchführung abdichten, die nachträglich eingebracht wird, beispielsweise bei Hauseinführungen neuer Gasleitungen. Die Abdichtung zwischen dem Kabel oder Medienrohr und der Mauerbohrung erfolgt nach dem Ringraumprinzip durch das Anziehen der Muttern. Druckplatten aus rostfreiem Edelstahl V2A sorgen für einen gleichmäßigen Anpressdruck. So lässt sich auf unkomplizierte Weise die Mauerdurchführung abdichten. Durch den variablen Innendurchmesser sind die Mauerdurchführungen beliebig für verschiedenste Rohre und Kabel einsetzbar. Je nach Bedarf können eine oder mehrere Dichteinlagen entfernt werden, um die Mauerdurchführung anzupassen. Diese Art Dichtelement wird daher auch als Zwiebelringdichtung bezeichnet. Der Dichtbereich der Mauerdurchführung kann beliebig in 5 mm Schritten ausgewählt werden. Durch die vorgegebenen Ringe kann das Dichtelement direkt vor Ort an die jeweiligen Erfordernisse angepasst werden. Ein aufwändiges Nachmessen entfällt, zudem muss das Dichtelement nicht mehr umständlich bearbeitet werden.
• Zur Abdichtung bei Mauerdurchführungen von Gas-, Wasser, Abwasserrohren und Kabeln gegen drückendes und nicht drückendes Wasser• Dichtungselement 40 mm dick aus EPDM für Druckdichtheit bis 1,0 bar• Druckplatten/Schrauben V2A• Der variable Innendurchmesser wird durch die „Zwiebelringtechnik“ ermöglicht• Außen-ø: 99 mm• Durchführung:- 2 x 7-14 mm- 1 x 32-40-50 mm Ausführung:RingraumdichtungMaterial:EdelstahlAußendurchmesser [mm]:99Durchführung [mm]:7 — 50Montageart:Kernbohrungen/RohreDruck [bar]:1Anzahl Kabel:1Außen-ø [mm]:99Durchführung [mm]:7-14/7-14/32-50
Ausführung:RingraumdichtungMaterial:EdelstahlAußendurchmesser [mm]:100Durchführung [mm]:8 — 18Montageart:Kernbohrungen/RohreDruck [bar]:1Anzahl Kabel:7Außen-ø [mm]:99Durchführung [mm]:8/2x10/12/14/16/18 • Mehrfach - Bauwerksdurchführung für Rohre und Kabel• Einfaches Handling und schnelle Montage auch nachträglich möglich• Hochwertige Bauweise• Druckdicht: bis 1 bar• Geeignet für Kernbohrung Innen-ø: 100 mm• Belegung Kabel/Medium Rohre: 8, 2 x 10, 12, 14, 16, 18 mm• Gummimaterial: EPDM• Temperaturbereich: -30°C bis + 120°C• Dichtgummistärke: 40 mm• Edelstahlstärke: 3 mm
Reflex Wandhalterung Mit Spannband undKonsole für Membran-Druckausdehnungsgefäße inklusiveHaltewinkel und Spannband. Halterung fürReflex N, S, sowie Refix DT, DD, DE, DC8-25 L.Gewicht: 0.22 KGMfür Behälter bis 325 mm Durchmesser.Reflex Nummer 7611000passt auch für Reflex Hausmarken Modelle Sanibel Cosmo etc. sowie auch alle anderen Hersteller. Zu beachten ist lediglich der Durchmesser der Gefäße und damit verbunden die Grösse des Gefäßes.

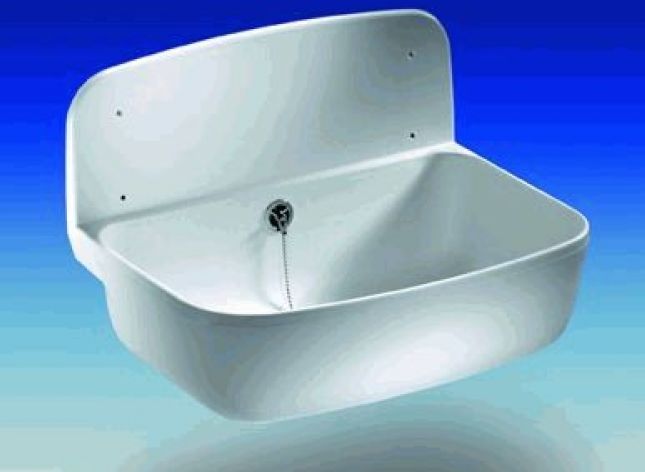

ABUsanitair bzw. SANIT Kunststoff Ausgussbecken Practicwird mittlerweile unter Original Hersteller ABU und der Schwesterfirma SANIT vertrieben.Ausgußbecken weiß inkl. Ab- und Überlaufgarnitur R 1 1/2"Farbe: weißmit Spritzschutzrückwandmit BefestigungFassungsvermögen ca. 15 lAufgrund mancher Anfragen: Es passt kein handelsüblicher 10 Liter Eimer IN das Becken.Beim Ausgussbecken ist standardmäßig noch KEIN Spülensifon 1 1/2" dabei.Als Zubehör gibt es hier im Shop zudem passende Wandbatterie und den ABU Kunststoff Klapprost (siehe Bild 3) für dieses Modell.
Universal Dübel10 mm DurchmesserKunststoffFarbe: Grau1 Karton mit 50 Stück Inhalt. Der Universaldübel “UNIVERS“ spreizt in Vollbaustoffen (Beton, Kalksandvollstein, Mauerziegel oder Naturstein) in 3 Richtungen und verknotet sich bei Hohlbaustoffen (Gipskartonplatten, Leichtbauplatten oder Lochziegel) um die Schraube. Er besteht aus hochwertigem Kunststoff und ist für die Verarbeitung mit Holz- und Spanplattenschrauben geeignet.

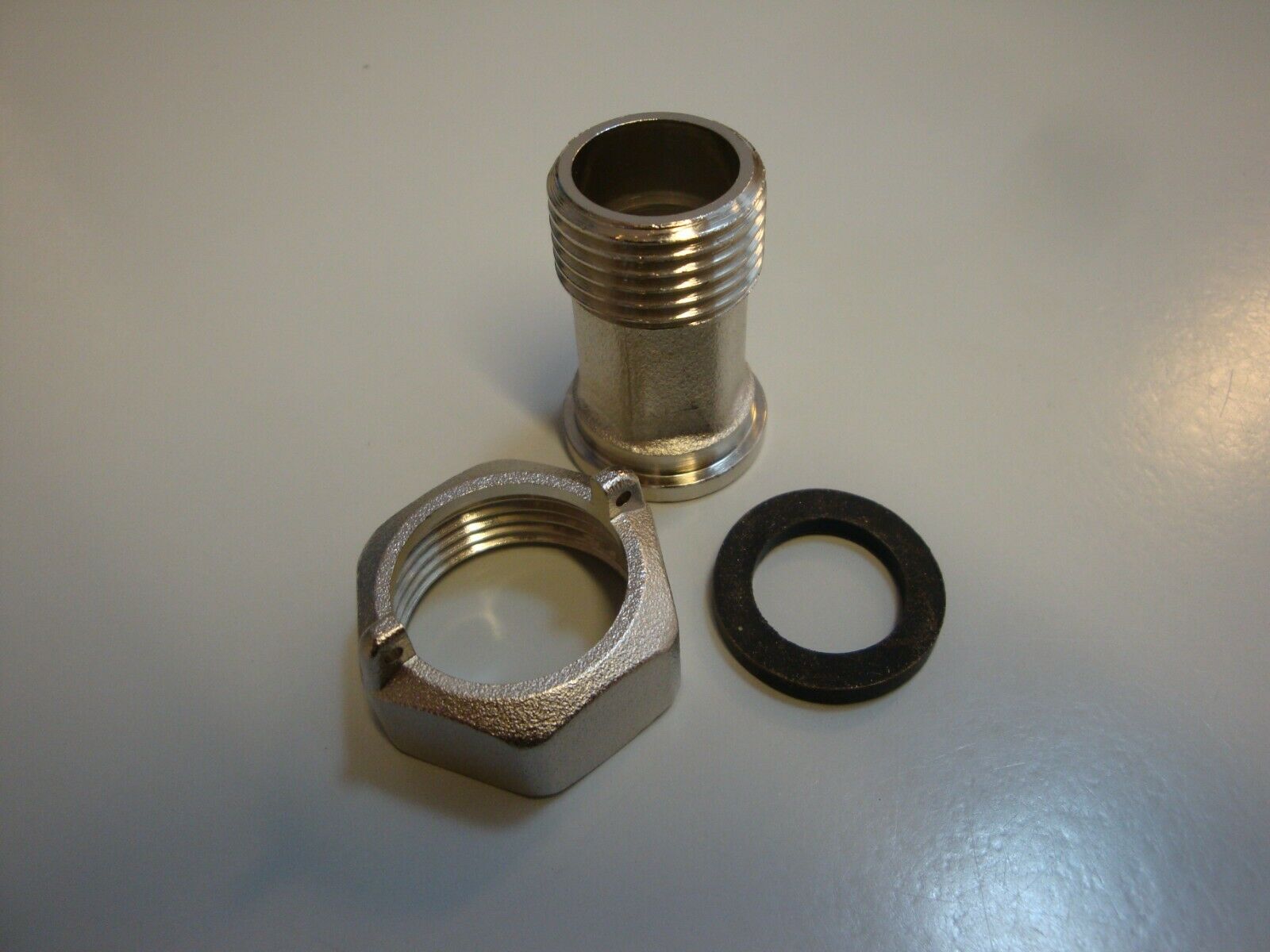

Jeweils eine einzige Wasserzählerverschraubung bestehend aus 1 x 3/4" Innengewinde Überwurfmutter mit Öse für Plombierdraht1 x Gewindestutzen 1/2" Aussengewinde1 x Gummidichtung 3/4" passend für ÜberwurfmutterMaterial: Messing vernickelt Siehe auch Foto 1 und 2. Bitte beachten. Pro Wasserzähler werden generell 2 Satz ( 1 Paar siehe auch Foto 3 ) dieser Verschraubungen benötigt.
