Gartenpumpen

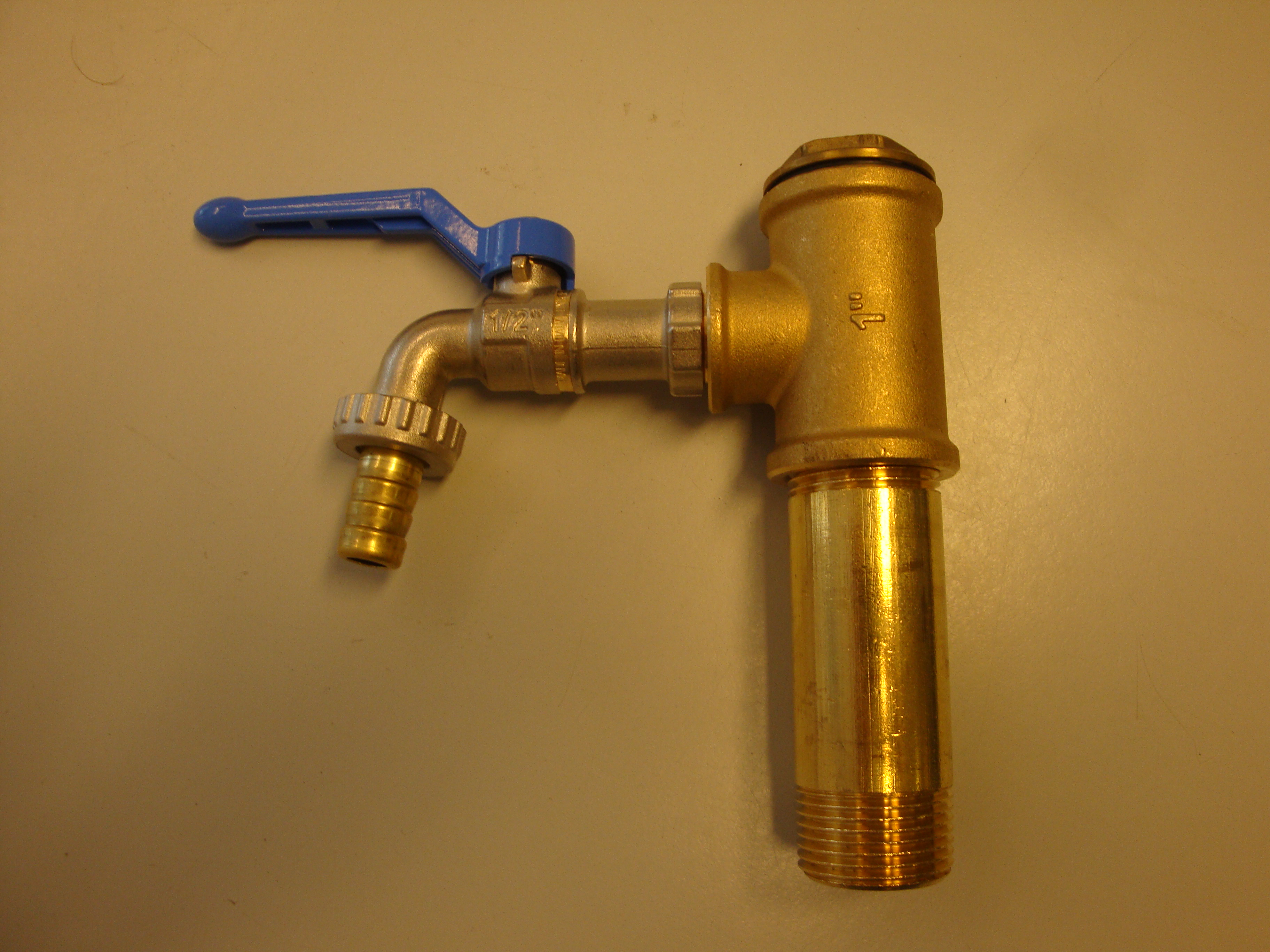

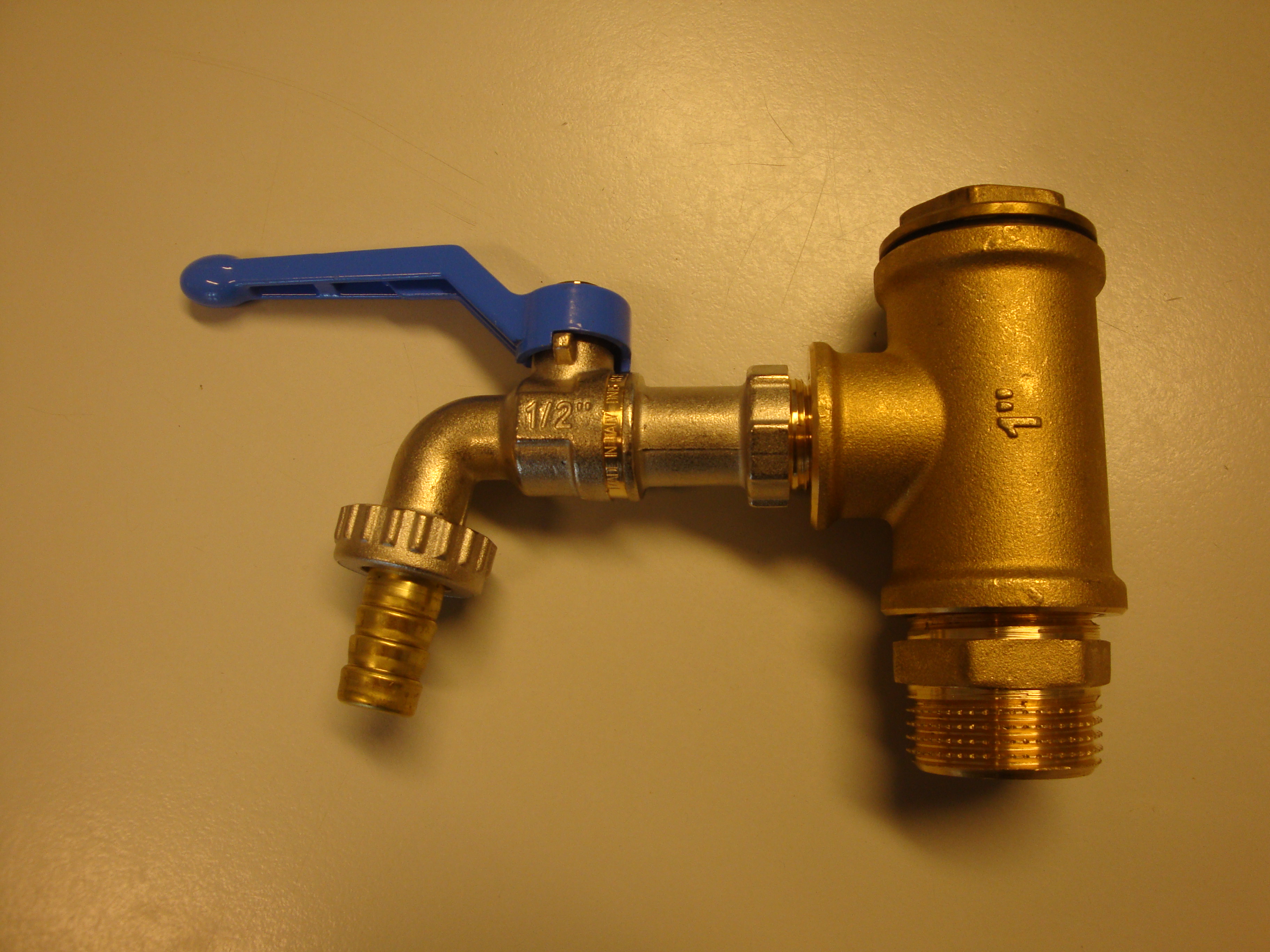

Anschlussset zur Verwendung eines Schlauchanschlusses.Das Set wird auf die Pumpenanlage geschraubt.In der Regel haben die meisten Gartenpumpen / Hauswasserwerke oder auch Hauswasserautomaten 1" Innengewinde.Dann wird dieses Set einfach oben aufgeschraubt. Sollte Ihre Pumpe 1" Aussengewinde besitzen, wird entweder das T-Stück direkt aufgeschraubt oder sie kaufen sich eine 1" Muffe dazu.Zum verschrauben und Gewinde abdichten wird zum Beispiel Gewindedichtband benötigt.Lieferumfang:Doppelnippel Messing 1"T-Stück 1" x 1/2" x 1" InnengewindeStopfen 1" AussengewindeAuflaufkugelhahn Modell Silver 1/2" AG Anschlussseite auf  3/4" Aussengewinde mit Schlauchtülle für 1/2" Gartenschlauch. Der Stopfen oben kann zum befüllen der Pumpenanlage verwendet werden.Statt der mitgelieferten Schlauchtülle kann alternativ auch ein Hahnstecker für die Nutzung eines KLICK Stecksystem verwendet werden.

Anschlussset zur Verwendung eines Schlauchanschlusses.Das Set wird auf die Pumpenanlage geschraubt.In der Regel haben die meisten Gartenpumpen / Hauswasserwerke oder auch Hauswasserautomaten 1" Innengewinde.Dann wird dieses Set einfach oben aufgeschraubt. Sollte Ihre Pumpe 1" Aussengewinde besitzen, wird entweder das T-Stück direkt aufgeschraubt oder sie kaufen sich eine 1" Muffe dazu.Zum verschrauben und Gewinde abdichten wird zum Beispiel Gewindedichtband benötigt.Lieferumfang:Rohrnippel Messing 1"  Gesamtlänge 100mm, abzüglich der beiden Gewinde ca. 60mm T-Stück 1" x 1/2" x 1" InnengewindeStopfen 1" AussengewindeAuflaufkugelhahn Modell Silver 1/2" AG Anschlussseite auf  3/4" Aussengewinde mit Schlauchtülle für 1/2" Gartenschlauch. Der Stopfen oben kann zum befüllen der Pumpenanlage verwendet werden.Statt der mitgelieferten Schlauchtülle kann alternativ auch ein Hahnstecker für die Nutzung eines KLICK Stecksystem verwendet werden.

 AKTUELL NUR MIT ROTEN HEBEL LIEFERBAR1/2"Auslaufhahn absperrbarSchlauchanschluss 3/4" Aussengewinde inkl. einer Schlauchtülle für 1/2" Schlauch.Der Griff kann hochgeklappt und um 360° gedreht werden.Zum absperren / abschliessen wird der Griff nach vorne gelegt und mit einen Vorhängeschloss ( nicht im Lieferumfang)abgeschlossen.Bei seitlicher Hebelstellung ist der Durchgang geöffnet.Wasserdiebe haben dann ohne Gewalteinwirkung keine Chance zum Wasser zapfen.Anschluss: 1/2" Aussengewinde

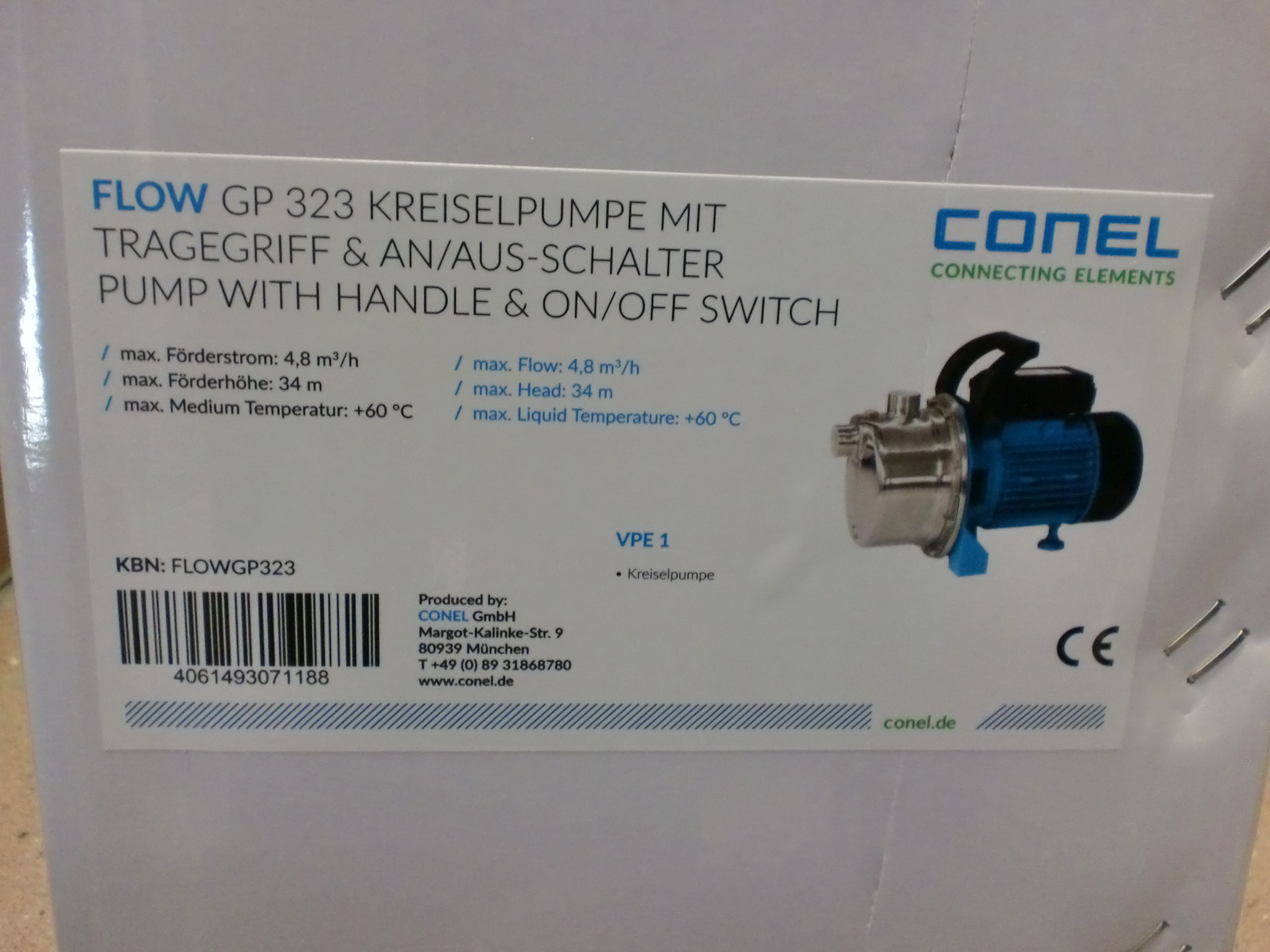

Gartenpumpe FLOW 600 WKann verwendet werden, um sauberesWasser oder wasserähnlicheFlüssigkeiten zu fördern.Geeignet für die industrielleund häusliche Wasserversorgung.Mit Tragegriff,Anschlusskabel 1,5 mund Schuko-Stecker.Pumpenkörper aus Edelstahl,Motor mit Temperaturschutz +130 °C- Welle AISI 304- max. Flüssigkeitstemperatur: +40 °C- max. Saugleistung: +8 m, 80 l/min- max. Förderhöhe max. 34 m- IP44 / IndustrieausführungLänge: 362 mmBreite: 174 mmHöhe: 208 mmFabrikat: CONELModell: FLOWArtikel-Nr.: FLOWGP323

Conel DruckschalterDetails siehe auch weiter unten in der Anleitung.mit Anschlussstecker und Kupplung ( nicht auf dem Bild, aber im Lieferumfang )Druckschalter für den vertikalen Einbau.0000000000220 V - 240 V, Frequenz: 50/60 Hz, max.Strom: 10A, max. Schaltleistung1,1 kW, 1,5 bar fest voreingestellt.Max. Betriebsdruck 10 bar,Anschlussgewinde G1 , Schutzart IP65,Max.Betriebstemperatur: 60 °C, inklusiveAnschlusskabel 0,6mmit Schuko - Stecker (IP44) und 0,6mAnschlussleitung mit Schuko -Steckdosen Kupplung (IP44) für Pumpe -und direktemAnschlussfitting / O-Ringdichtungenzwischen Druckschalter und Pumpe.Rückschlagventil in Metall, Volumenstrommax.6cbm/h0000000000Fabrikat: CONELModell: FLOWArtikel-Nr.:FLOWGPDS

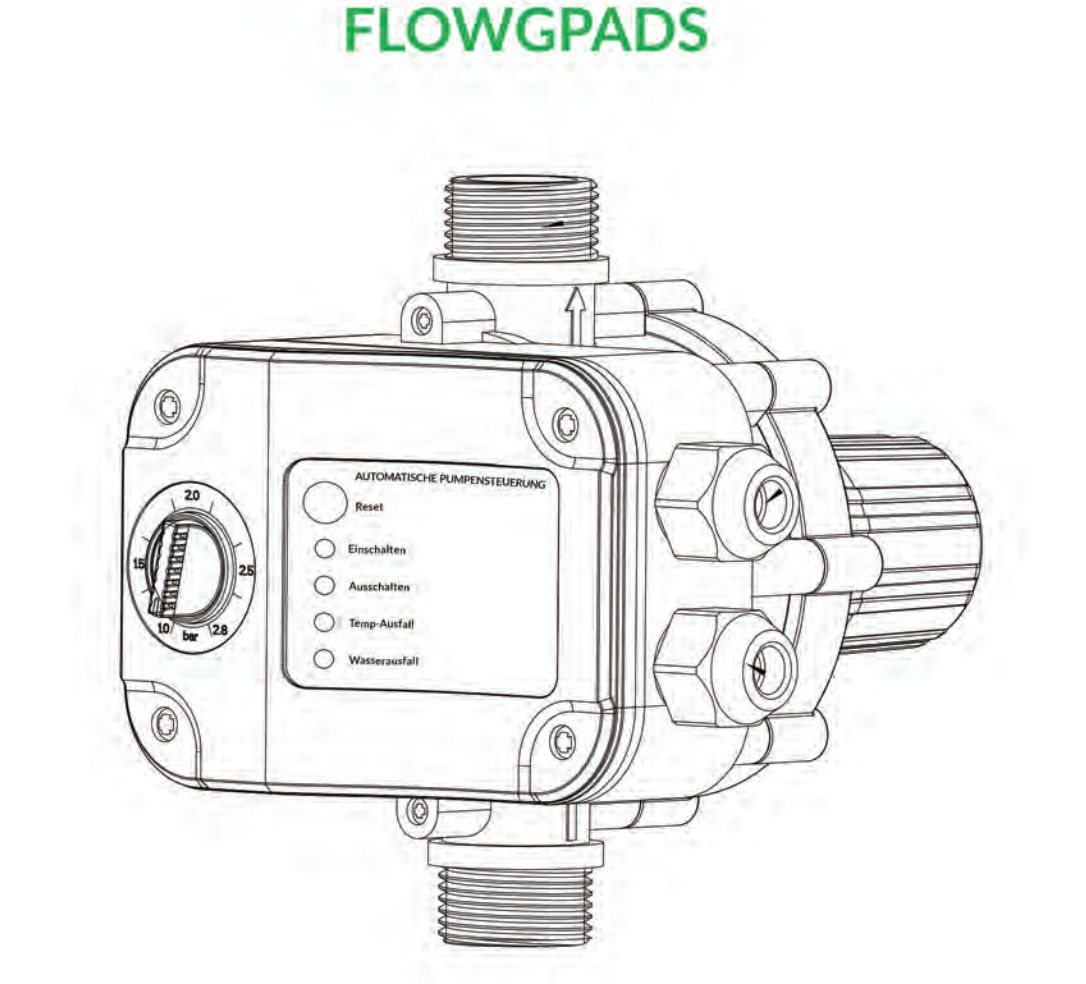

Conel DruckschalterFLOW Druckschalterfür den vertikalen EinbauAnschlussgewinde G 1mit Schuko-Stecker (IP44)inklusive Anschlusskabel 0,6 mmit Schuko-Steckdosen Kupplung (IP44)für Pumpe und direktemAnschlussfitting / O-Ringdichtungenzwischen Druckschalter und Pumpe,Rückschlagventil in MetallTechnische Daten:Nennspannung: 220 V - 240 VFrequenz: 50 / 60 HzStrom: max. 10 ASchaltleistung: max. 1,1 kWBetriebsdruck: max. 10 barBetriebstemperatur: max. +60 °CSchutzart: IP65Fabrikat: CONELModell: FLOWKBN: FLOWGPADS

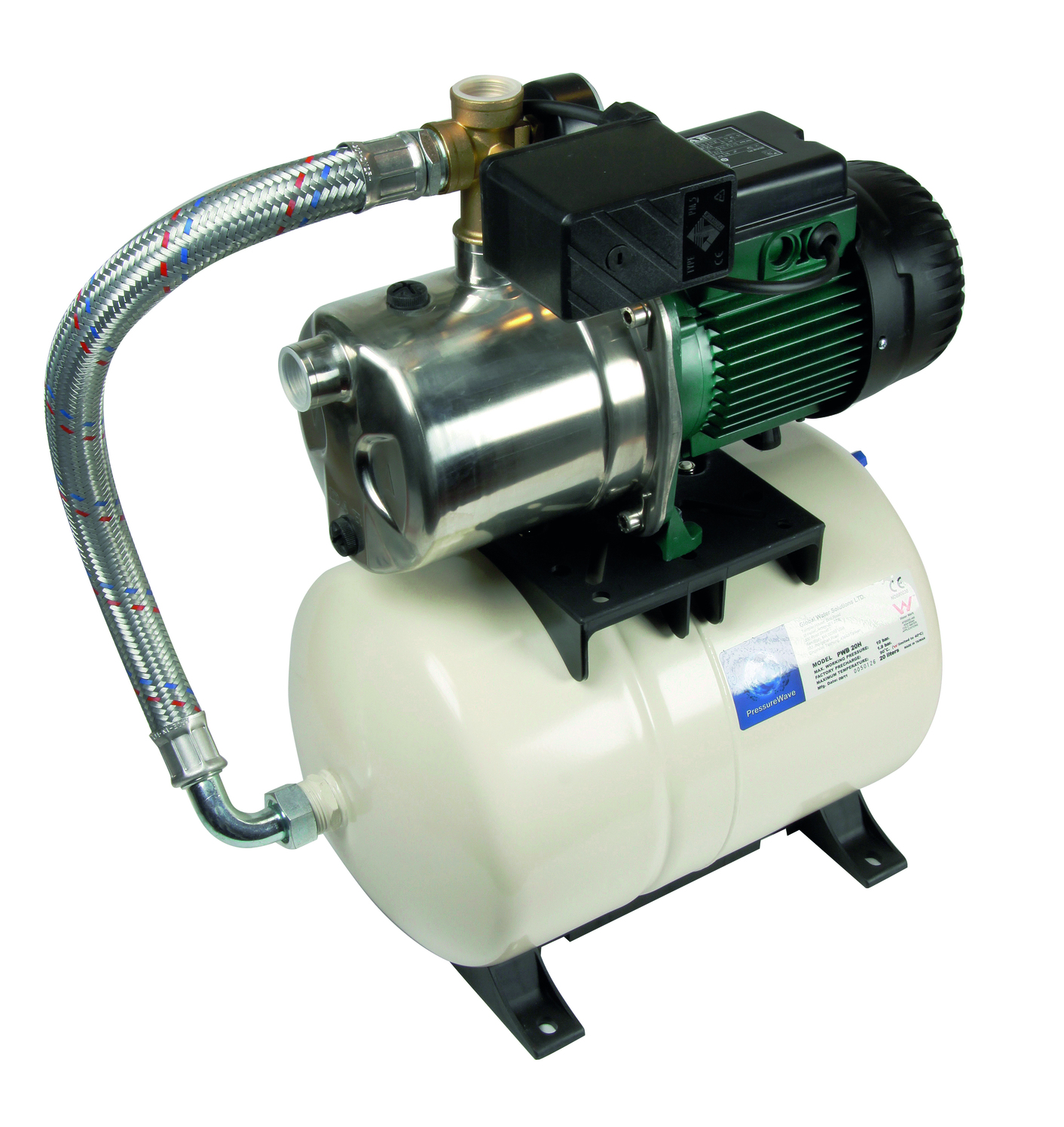

aktuelle DAB Nummer  60213097Hwobei mir unter gleicher Bezeichnung in den vergangenen Jahren auch 60141888H gliefert wurde.Unterschied siehe letztes Bild in der Übersicht. Das rote bedeutet ONLY FOR EXTRA MARKETS EU. Was für mich nach baugleichen Reimport klingt. DAB Aquajet-Inox 132 M-GAllgemeine Beschreibung der Modelle 82 und 132 MG.Weitere Details siehe Datenblatt weiter unten.automatische Wasserförderanlagen, besonders geeignetfür den Einsatz im Haushalt, in kleinen Anlagen für den privaten, landwirtschaftlichen und industriellen Bereich, in Waschanlagen und im Hobbybereich.Schutzart: IP 44 (IP 55 am Klemmenbrett)Isolationsklasse: FSerienmäßige Spannung: einphasig, 1 x 220-240V / 50HzEinsatzbereich: bis 4,8 m3/h mit Förderhöhe bis 48 Meter.Temperaturbereich der Flüssigkeit:von 0°C bis +35°C bei Verwendung im Haushaltvon 0°C bis +40°C für sonstige AnwendungenGepumpte Flüssigkeit: sauber, frei von Festkörpern und Mineralölen, nicht zähflüssig, nicht aggressiv, nicht kristallisiert und chemisch neutral, ähnlich den Eigenschaften von Wasser.Max. Umgebungstemperatur: + 40°CMax.Betriebsdruck: 8 bar (800 kPA)Pumpengewicht: 18,1kgPumpenmerkmale:Die bereits zusammengebaute Anlage besteht aus einer selbstansaugenden Elektropumpe Typ JETINOX, einem Membranbehälter, Druckwächter für den automatischen Betrieb, Manometer, Anschlußsatz für dieVerbindung zwischen Pumpe und Behälter.Behälter: horizontal angeordnet, 20 Liter Fassungsvermögen, innere hochwertige Einzelbutylmembrankonstruktionund Auskleidung aus unbehandeltem Polypropylen, Standfüße unten und Stützbügel zur Befestigung der Pumpe oben.Schraubdeckel mit integriertem O-Ring sorgt für eine zusätzliche Abdichtung des LuftventilsEinzelmembrankonstruktion

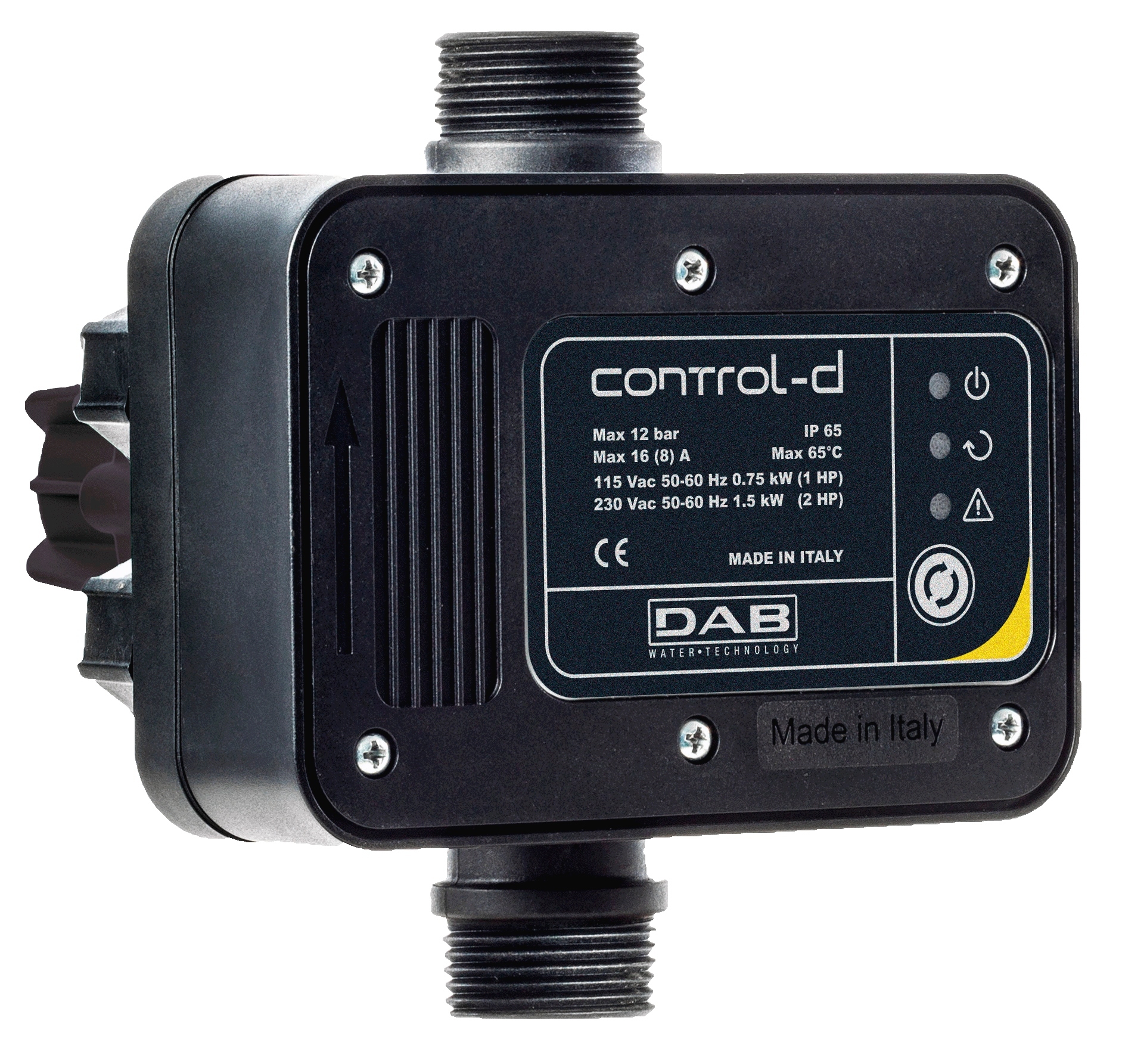

Presscontrol bzw. Control-D1,5 Bar EinschaltdruckAutomatische Steuereinheit, Ein/Aus Schaltgerät mit Kabel und SteckerDas letzte Foto zeigt zwei Originalkartons. Einen von Ebara mit der Servopless LP Drucksteuerung und einen der Firma DAB. mit der Presscontrol Steuerung.PRESSCONTROLDruck- und durchflussabhängige Steuereinheitzur automatischen Ein- und Ausschaltungvon tragbaren Gartenpumpen, 4 Brunnenpumpenund  Tauchdruckpumpen der Serie Pulsar mit integriertemTrockenlaufschutz.Ausgestattet mit Kabel und Stecker zur einfachen Montage.Serienmäßige Spannung: einphasig 1 x 230V / 50HzGewicht: 1,2kgLeistung: 1,5kW

Noname Druckschalter für Hauswasserwerke.Anschluss 1/4" Druckbereich 1,4 bis 2,8 bar

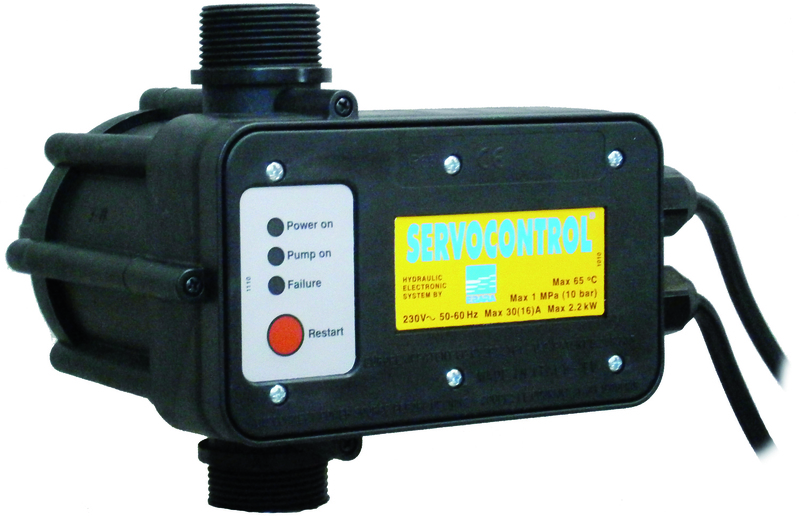

Ebara ServocontrolEbara Druckschalter ServocontrolTechnische Daten: Typ: ServocontrolEinphasen-Nennspannung AC 230 Volt +/- 10%Frequenz 50/60 HzPumpenstrom max. 16,0 AmpereMotorleistung max. 2,2 kWSchutzklasse IP 65Betriebsdruck max. 10 barEinschaltdruck 1,5 barPumpendruck (min.) 3,0 barBetriebstemperatur max. 65 °CAnschluß Außengewinde 1 1/4"Abmessungen 200 x 250 x 175 mmVolumenstrom max. 8,0 m³/hKabel mit Stecker 1,5 m und Kabel mit Kupplung 0,5 m

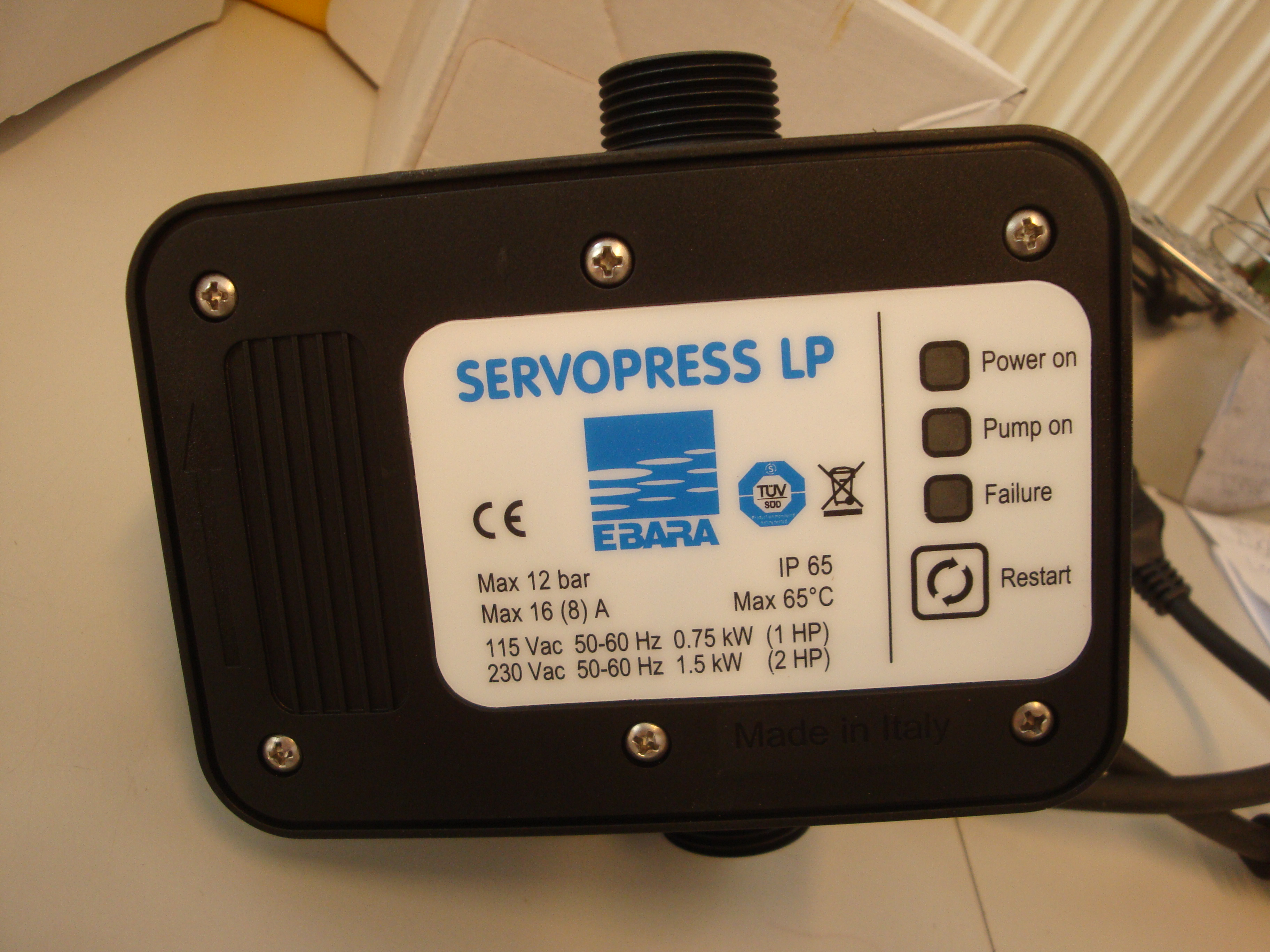

Ebara Servopress LPZum vollautomatischen Ein- und Ausschalten der Pumpe. Automatisches Abschalten von Pumpen bei Wassermangel. Automatischer Neustart bei Fehler (10 Neustartversuche innerhalb 24 Std.). Formgepresster, verstärkter Kunststoffkörper (schwer entflammbar). Konstanter Druck bei gleichmäßigem Pumpenbetrieb. Mit integriertem Rückschlagventil. Einfache Montage - steckerfertig als Nachrüstpaket - wartungsfrei. Inkl. 1,5 m-Kabel mit Schutzkontaktstecker und 0,5 m-Kabel mit Kupplung.Das letzte Foto zeigt zwei Originalkartons. Einen von Ebara mit der Servopless LP Drucksteuerung und einen der Firma DAB. mit der Presscontrol Steuerung. Betriebsspannung 230 V  Schaltstrom (max.) 16 AArbeitsdruck (min.) 1.5 barArbeitsdruck (max.) 12 barArbeitsdruckbereich 1.5 bis 12 barEinschaltdruck 1.5 barAnschluss Außengewinde 1" Kabellänge 1.50 mDurchflussmenge (max.) 3500 l/hSchutzart IP65Abm. (L x B x H) 14 cm x 10 mm x 20 cm

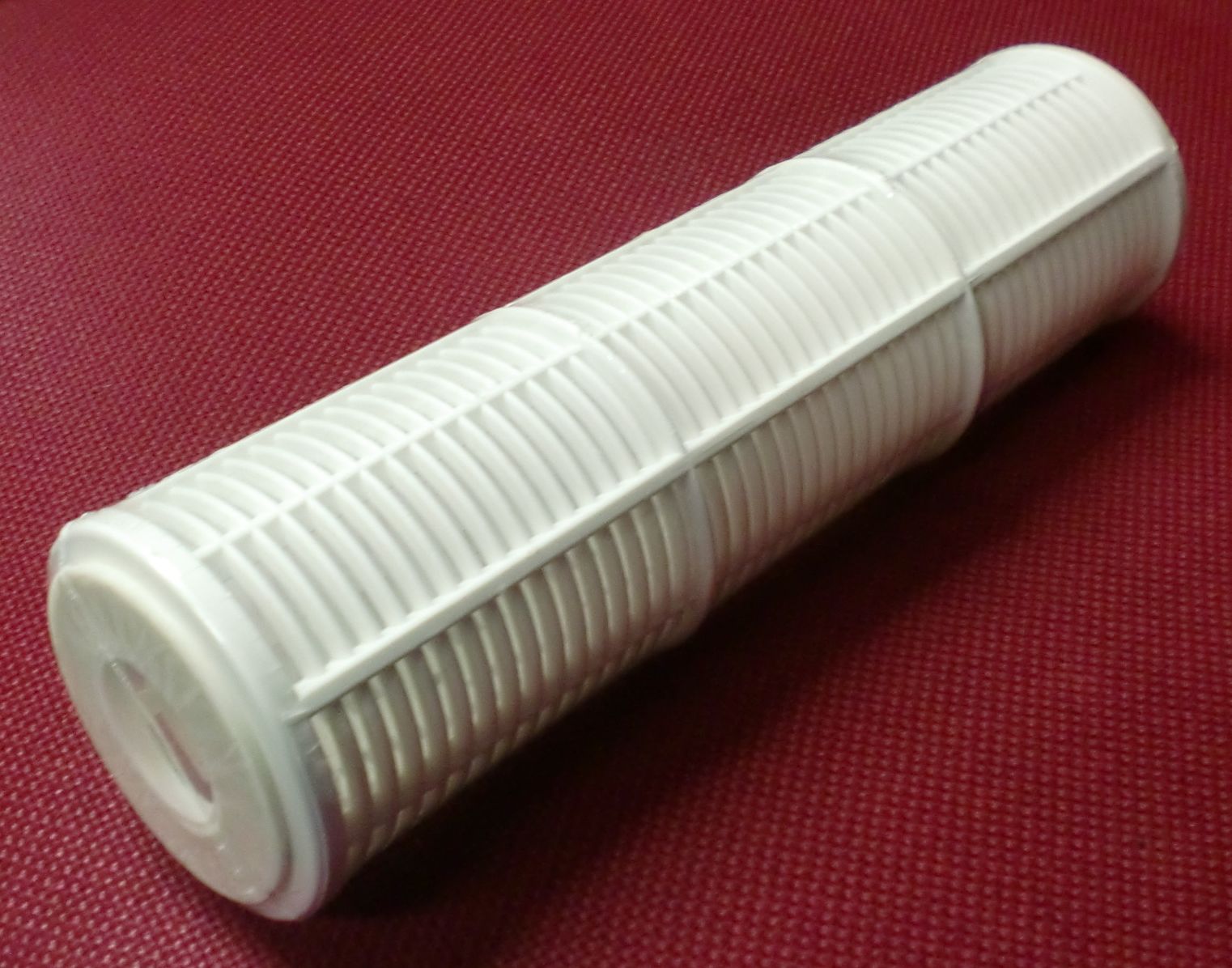

Grosse Filterpatrone für Vorfilter / Wasserfilter z.B. bei Pumpenanlagen (ca. 1500Liter/Stunde)FP 2 Kunststoff Länge 9 3/4" Filterkerze AC 80 MicronNylongewebe, austausch- und waschbarFür Trinkwasser ( Lebensmittel ) geeignet.Grob nachgemessen: Gesamtlänge ca. 250mm Innendurchmesser ca. 28mm Aussendurchmesser ca. 65mm

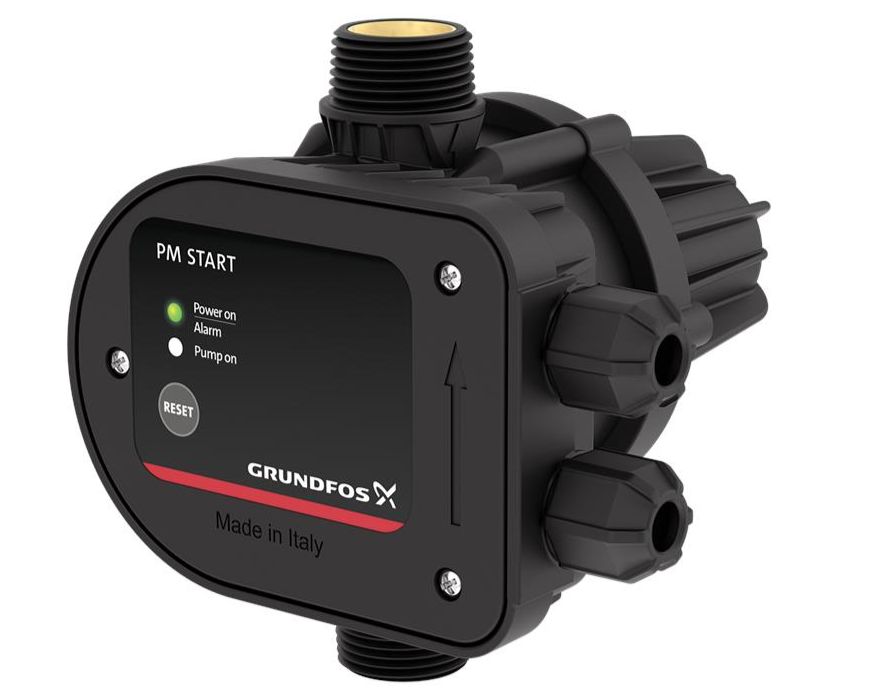

Grundfos DrucksteuerungPM START / Pressure Manager StartNr. 93225650Auf dem Herstellerfoto nicht erkenbar. Das Modell ist mit Schukostecker und Kupplung.Die PM START ist eine Drucksteuerungseinheit für das automatische Ein- und Ausschalten von Grundfos-Pumpen und anderen Pumpen zur Wasserversorgung. Sie bietet grundlegende Steuerungsfunktionen sowie einen Trockenlaufschutz und einen automatischen Neustart. Produktbezeichnung PM STARTProduktnummer 93225650EAN-Nummer 5715469507643 Technische DatenMindestförderstrom 1 m³/hZulassungen CERückschlagventil JaAdjustable start pressure (Yes/No) neinEinschaltdruck 1.5 barAnzahl Pumpen 1InstallationUmgebungstemperatur0 .. 50 °CMax. Betriebsdruck10 barAnschlusstypGAnschlussgröße1 inchFördermediumMedientemperaturbereich0 .. 60 °CMedientemperatur während des Betriebs60 °CDichte983.2 kg/m³Elektrische DatenMaximale Leistungsaufnahme P11500 WNetzfrequenz50 / 60 HzBemessungsspannung1 x 220-240 VBemessungsstrom10 ASchutzart (gemäß IEC 34-5)IP65Kabellänge1.5 mNetzsteckerSchuko-SteckerArt der SteuerungType of connectorType E/F (CEE7/7)TrockenlaufschutzPressure switchSonstigesNettogewicht1.18 kgBruttogewicht1.4 kgVersandvol.0.006 m³Fits to the following product(s)CMB, CM, JPFinische LVI Nr.4772079HerkunftslandITZolltarif Nr.85371098ZulassungenWEEE

GRUNDFOSPM1 Pressure Manager / Drucksteuerungfür Ihre Gartenpumpe96848693 PM1 die vielseitige BasisausführungAusführung - 1,5 bar Einschaltdruck Die flexible Basisausführung PM1 eignet sich für den Einsatz in Anwendungen, bei  denen  die  Pumpe  verbrauchsabhängig ein- und ausgeschaltet werden muss.Bei Erreichen des Einschaltdrucks   von 1,5 bar schaltet der  PM1  die  Pumpe  ein.Die  Pumpe läuft  dann  solange,  bis  kein  Wasser mehr entnommen wird.Zur  Erhöhung  der  Betriebssicherheit schützt   der   Druckmanager   PM1   die Pumpe vor Trockenlauf und zeigt einen Alarm an, wenn die zulässige Anzahl an Schaltspielen  überschritten  ist.Natürlich  verfügt  auch  die  Basisausführung bereits  über  die  gewohnte  Grundfos Qualität,  die  für  hohe  Flexibilität  und dank  der  robusten  Elektronik  für  eine lange Lebensdauer sorgt. Anleitung:http://net.grundfos.com/Appl/ccmsservices/public/literature/filedata/Grundfosliterature-3065918.pdf

Grundfos Drucksteuerung  96848740PM2 mit 1,5m Schuko Steckerkabel (siehe auch letztes Foto, da ist der Schuko Stecker und die Kupplung gut zu sehen )Der Druckmanager PM 2 ist der Alleskönner im Bereich der Drucksteuereinheiten. So bietet er u.a. einen zwischen 1.5 und 5 bar frei wählbaren Einschaltdruck und somit eine kundenspezifische Anpassungsmöglichkeit an unterschiedliche Installationen und Komfortansprüche. Der Einschalt-druck wird dazu am Gerät eingestellt und der aktuelle Druck wird außen am Bedienfeld mit Hilfe einer LED-Anzeigeangezeigt. Der Druckmanager PM 2 schaltet die Pumpe bei Erreichen des Einschaltdrucks ein und lässt die Pumpe solange laufen, bis kein Wasser mehr entnommen wird.Der Druckmanager PM 2 besitzt  einen integrierten Druckbehälter, um die Anzahl der Ein- und Ausschaltungen bei kleinen Leckagen im System zu begrenzen.Zusätzlich kann der PM 2 für den Betrieb in Verbindung mit einem großen, bauseitigen Druckbehälter durch Aktivierung der 1-bar-Differenzdruck-Funktion  optimiert werden. So lässt sich die Anzahl der Betriebsstunden der Pumpe in Installationen mit externen Druckbehältern erheblich reduzieren.Funktionen Modell PM 2:- Bereitschaftsanzeige (Power On)- Betriebsanzeige- Alarmleuchte- Trockenlaufschutz- Freie Anordnung im System möglich- Drehbarer Druckstutzen- Integriertes Rückschlagventil- Alarm bei Überschreiten Schaltspiele- Integrierter Grundfos Drucksensor- Einstellbarer Einschaltdruck- 1-bar-Differenzdruck-Funktion- Auto-Neustart nach Trockenlauf- Laufzeitbegrenzung max. 30 Min.- LED-Druckanzeige- Integrierter DruckbehälterFördermedium: Medientemperaturbereich:  0 .. 40 °C  Technische Daten: Zertifikate und Kennzeichnungen:  CE C-TICK GOST ACS VDE WRAS  Installation: Maximale Umgebungstemperatur:  50 °CMax. Betriebsdruck:  10 barInlet connect:  G1"Outlet connect:  G1"Innengewinde:  AußenOutlet thread:  ExternPres. Read-out:  nein

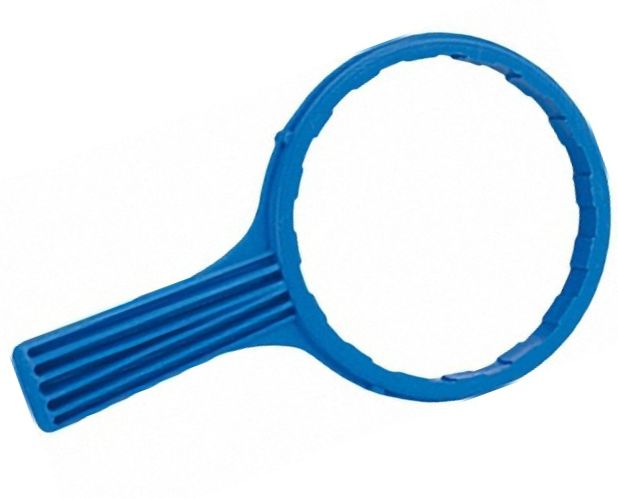

passt zum Beispiel für die Vorfilter bei uns im Shop.Ermöglicht ein bequemes auf/zu schrauben der Überwurfmutter des Filters.

Messing 5 Wege Stück für Hauswasserwerke Anschluss:Unten 1" InnengewindeOben 1" AussengewindeRechts 1" InnengewindeVorne 1/4" AussngewindeLinks 1/4" Innengewinde

Square D ( ein Unternehmen von Schneider electric )Der Druckschalter ist bei Schneider electric zusammen mit den Druckschalter von Telemecanique als OsiSense XM Serie im Katalog mit aufgeführt.In Deutschland läuft es wahrscheinlich eher unter der Bezeichnung Schneider electric. Druckschalter  9013FSG2  Druckwächter 1,4 -4,6 bar ProduktserieOsiSense XMTyp des DrucksensorsElektromechanischer DrucksensorBezeichnung des DrucksensorsFSGPressure rating4,6 barProzessanschlussG 1/4" (Buchse) entspricht ISO 228Kontrollierte FlüssigkeitFrischwasser (0…70 °C)Meerwasser (0…70 °C)Kabeleinführung2 Kabeleinführungen mit BlindstopfenTyp und Zusammenstellung der Kontakte2Ö mit SprungfunktionProduktspezifische Anwendung-Betätig.typ d. DruckschaltersRegelung zwischen 2 SchaltpunktenNennstrom [In]10 A bei 250 V AC entspricht EN 60730-1Elektrische VerbindungSchraubklemmenanschluss, Klemmkapazität: 1 x 1 - 2 x 2 mm²Kurzschlussschutz20 A Patrone Sicherung, Typ gGTyp des MaßstabsEinstellbares DifferenzialEinstellungInternLokale AnzeigeOhneStromkreis TypHauptstromkreisZUSATZMERKMALEMaterialien in Kontakt mit FlüssigkeitenNitrilNylon 6/6Verzinkter StahlGehäusematerialPSBetriebspositionJede PositionMotorleistung (kW)0,75 kW/1 hp bei 110 V AC, 1 Phase1,1 kW/1,5 hp bei 110 V AC, 3 Phasen1,5 kW/2 hp bei 230 V AC, 1 Phase1,5 kW/2 hp bei 400 V AC, 1 Phase2,2 kW/3 hp bei 230 V AC, 3 Phasen2,2 kW/3 hp bei 400 V AC, 3 PhasenEinstellbereich des Schaltpunktes bei sinkendem Druck0,3…3,4 barEinstellbereich des Schaltpunktes bei steigendem Druck1,4…4,6 barMinimal mögliches Differenzial bei niedriger Einstellung1 barMinimal mögliches Differenzial bei hoher Einstellung1,2 barMaximal mögliches Differenzial bei niedriger Einstellung2,1 barMaximal mögliches Differenzial bei hoher Einstellung2,3 barMaximal zulässiger akzidentieller Druck8 barMaximal zulässiger Druck - je Zyklus5,75 barZerstörungsdruck20 barDruck-StellgliedMembranElektrische Lebensdauer100000 Zyklen, Betriebsgeschwindigkeit <10 cyc/mnMechanische Lebensdauer1000000 ZyklenTyp des Klemmenblocks4 KlemmenMinimal mögliches Differenzial bei mittlerer Einstellung1,1 barMaximal mögliches Differenzial bei mittlerer Einstellung2,2 barMaximale Betriebsrate10 cyc/mnNennisolationsspannung Ui500 V entspricht EN/IEC 60947-1Bemessungsstoßspannungsfestigkeit [Uimp]6 kV entspricht EN/IEC 60947-1Produktgewicht0,34 kgWiederholungsgenauigkeit2 %Klemmenbeschreibung ISO Nr. 1(3-4)NC(1-2)NCTiefe102 mmHöhe96 mmBreite72 mmMONTAGENormenEN/IEC 60730CEUmgebungstemperatur bei Betrieb0…45 °CUmgebungstemperatur bei Lagerung-30…80 °CSchutzbehandlungTCSchutzart gegen StromschlagKlasse I entspricht IEC 536Schutzart (IP)IP20entsprichtEN/IEC 60529PACKING UNITSVerpackungstyp VPE1PCEAnzahl der Geräte pro Packung1Verpackungsgewicht (Lbs)368 gHöhe VPE110,3 cmBreite VPE17,3 cmLänge VPE110,5 cmVerpackungstyp VPE2S03Inhaltsmenge VPE225Gewicht VPE29,606 kgHöhe VPE230 cmBreite VPE230 cmLänge VPE240 cm

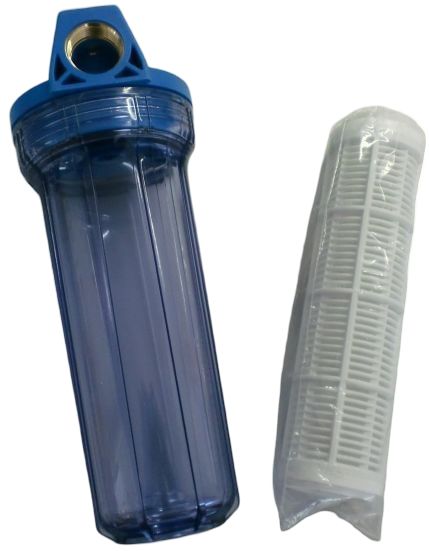

Grosser Vorfilter /Sandfilter für GartenpumpenFiltergehäuse FP2 DN25 (1") Innengewinde (Messing) beidseitigKlar, Länge 9 3/4" Für alle Elektropumpen unentbehrlich Filtert verschmutzte bzw. sandhaltige Medien, daher bessere Lebenserhaltung der Pumpe Messing-Gewindeanschluss Breite: 122 mmDurchsatz: ca. 1500 Liter / Stunde (gilt für Einsatz mit beigelegten Nylonfilter, identische Literangabe ist aber auch beim Industrie Faserfilter in dieser Baugrösse angegeben).Inklusive 1 FilterpatroneFP 2 Kunststoff Länge 9 3/4" Filterkerze AC 80 MicronNylongewebe, austausch- und waschbar
